分析了常規牽引變電站用無功補償設備的特點，針對現有方法實現三相分相補償?shù)娜毕?，采用牽?a href="/tag/bianyaqi.html" target="_blank">變壓器副邊三相分相補償方法，設計牽引變電站用靜止無功補償系統。提出了在牽引變電站TCR+FC 型SVC 三相補償方式下的系統設計方法，闡述了SVC 三相分相補償方法的原理和控制實現方法，搭建了牽引變電站用SVC 控制仿真系統。仿真分析結果表明該方法可以在牽引變壓器原邊采用分相補償控制方法實現牽引變壓器原邊的負序電流消除和單位功率因數，具有一定的有效性和可行性。

　　鐵路是國民經濟的大動脈，鐵路運輸是我國重要的運輸方式之一。牽引供電網的電能質量問題日益受到廣泛的關注，因此研究并解決這些問題，發展適合高速鐵路的新型電能質量治理裝置十分必要而且很有意義[1-2]。目前關于電氣化鐵路諧波治理的技術已經趨于成熟，但對于負序的治理仍存在很多問題[3]。國內外學者致力于研究、尋求針對電氣化鐵路牽引電網出現的諧波、無功、負序等問題的解決方法，輔以一定的控制設備、裝置，以解決諧波、無功、負序等電能質量問題[4-5]。

　　文獻[6]采用基于H橋串聯的鏈?zhǔn)絊TATCOM補償方案，基于H 橋加變壓器級聯的方法，實現無功負序綜合補償，但系統結構復雜，控制困囊，造價昂貴文獻[7]采用基于APF 的牽引變電站副邊兩相低壓側補償方案，實現諧波消除和無功補償，但適用的電壓等級有限，裝置體積大，補償容量有限。文獻[8]采用基于TCR+FC 的SVC 牽引變電站副邊兩相補償方案，實現諧波消除和無功補償，但不能消除負序電流。文獻[9]采用基于TCR+FC 型SVC 的牽引變壓器原邊三相補償方案，實現無功，諧波和負序的綜合治理，由于裝置諧波通過變壓器，嚴重影響變壓器的性能。

　　2. 牽引變壓器副邊SVC 三相補償原理

　　牽引變電站所接負荷為牽引機車，為單相負荷。采用常規補償手段，如固定電容器，TSC 分級投機等，可使每個單相橋臂具有較高的功率因數。陜西省重點學科建設專項資金資助項目(105-00901) 采用副邊SVC單相補償?shù)姆椒ǎ碚撋峡蓪?shí)現單相單位功率因數運行。但是，從牽引變壓器原邊三相功率綜合分析，系統中存在大量負序電流，采用V-V牽引變壓器時，在一個橋臂機車最大功率運行，另一個橋臂空載運行這一極限情況時，負序電流近似等于正序電流。

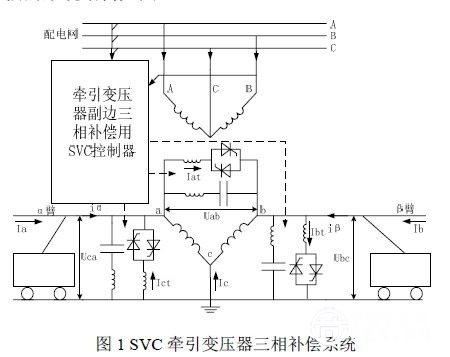

　　牽引變壓器采用三相Y/Δ 型，Scott 型，阻抗匹配平衡型等其他方式可以減少負序電流，但不能完全除負序電流。因此，負序電流的消除必須從三相功率的角度整體分析解決。另外，由于電力機車運行狀態的隨機性，必須采用動態補償的方法才能取得理想的無功功率綜合補償效果。牽引變電站采用TCR+FC型SVC進行副邊三相補償?shù)南到y(tǒng)結構如圖1。

　　圖1 所用牽引變壓器為V-V 型變壓器，其他類型的變壓器補償原理相同。與傳統單相補償系統不同的是，三相補償系統在兩個牽引邊橋臂之間新加入一單相補償系統，與原有兩橋臂兩相補償系統一并構成三相補償系統。

　　每一相SVC 補償系統均有TCR 和FC 兩部分構成，其中FC 設計為兼具濾波功能的LC 型濾波器，在輸出容性無功功率，提高功率因數的基礎上可消除機車運行所產生的諧波電流，提高牽引變電站供電質量，提高牽引系統穩定性和安全性。TCR 為連續可調節的電抗器，用于快速輸出感性電流，抵消機車運行中快速變化的無功功率。

　　牽引變壓器副邊三相補償用SVC 控制器采集牽引變壓器原邊三相電壓和電流，采用合適的負序電流抑制算法，直接對原邊的正序無功電流和負序電流進行消除。
