有關無功補償容量的計算方法，無功補償需求量計算公式，要注意補償前后的有功功率、無功功率，補償前后的無功差值即補償容量。

一、無功補償容量怎么計算？

沒目標數值怎么計算？

若以有功負載1KW，功率因數從0.7提高到0.95時，無功補償電容量：

功率因數從0.7提高到0.95時：

總功率為1KW，視在功率：

S＝P/cosφ＝1/0.7≈1.4(KVA)

cosφ1＝0.7

sinφ1＝0.71(查函數表得)

cosφ2＝0.95

sinφ2＝0.32(查函數表得)

tanφ＝0.35(查函數表得)

Qc＝S(sinφ1－cosφ1*tanφ)＝1.4×(0.71－0.7×0.35)≈0.65(千乏)

二、無功補償計算公式

1、無功補償需求量計算公式：

補償前：

有功功率：  P1 = S1 * cosφ1

有功功率：  Q1= S1 * sinφ1

補償后：

有功功率不變，功率因數提升至cosφ2，

則補償后視在功率為：S2 = P1/cosφ2 = S1*cosφ1/cosφ2

補償后的無功功率為：Q2 = S2*sinφ2 = S1*cosφ1*sinφ2/cosφ2

補償前后的無功差值即為補償容量，則需求的補償容量為：

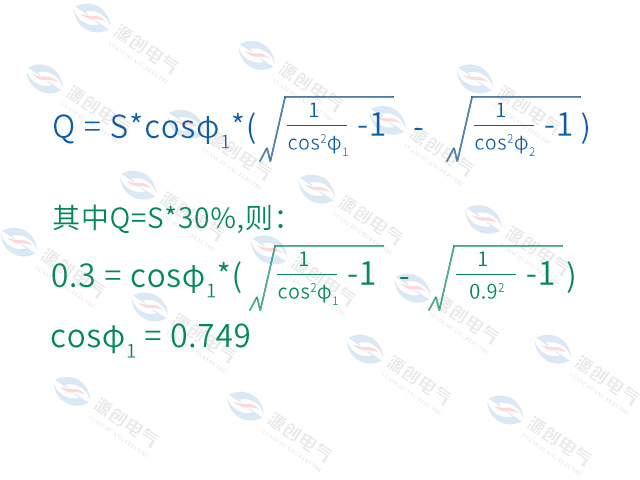

2、據此公式計算，如果需要將功率因數提升至0.9，在30%無功補償情況下，起始功率因數為：

即：當起始功率因數為0.749時，在補償量為30%的情況下，可以將功率因數正好提升至0.9。

3、如果需要將功率因數提升至0.9，在40%無功補償情況下，起始功率因數為：

即：當起始功率因數為0.683時，在補償量為40%的情況下，可以將功率因數正好提升至0.9。
