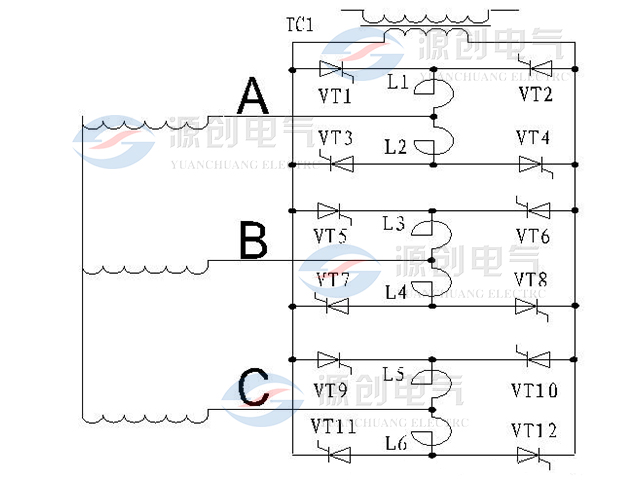

交交變頻電路里由12只晶閘管和6只電抗組成兩相變?nèi)嘟唤蛔冾l，將兩相380V交流電，變換成與電機轉子頻率相同的三相交流電，接入轉子回路，從而在轉子回路中產生一個附加電勢，當附加電勢超前轉子回路主電勢90°角時，將影響電機的功率因數變化，交交變頻電路如下圖所示。

該交交變頻器的輸入頻率為50Hz的兩相交流電，波形為標準的正弦波。當兩相交流電輸出在正半周時，此時晶閘管VT2、VT3、VT6、VT7、VT10、VT11承受正向電壓，當A相同時獲得門極觸發脈沖時，只有VT2、VT3導通，而VT1、VT4因承受反相電壓而關斷。

同理在B相只有VT6、VT7導通而VT5、VT8關斷；在C相只有VT10、VT11導通而VT9、VT12關斷，于是可以看到，兩相交流電經VT2、L1、導線、電機轉子繞組、L4、VT7形成AB相；經VT2、L1、導線、電機轉子繞組、L6、VT11形成AC相；經VT6、L3、導線、電機轉子繞組、L2、VT3形成BA相；經VT6、L3、導線、電機轉子繞組、L6、VT11形成BC相；經VT10、L5、導線、電機轉子繞組、L2、VT3形成CA相；經VT10、L5、導線、電機轉子繞組、L4、VT7形成CB相；

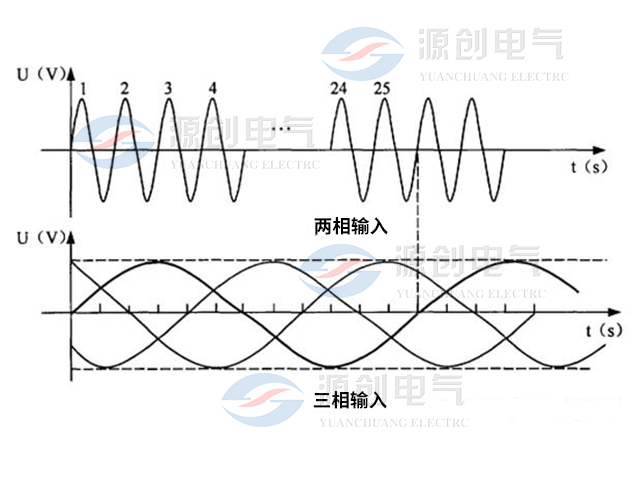

當兩相交流電出現在負半周時，晶閘管VT1、VT4、VT5、VT8、VT9、VT12承受正向電壓，若A、B、C三相獲得門極脈沖觸發電壓時，VT1、VT4、VT5、VT8、VT9、VT12導通，其它晶閘管關斷。同理可形成三相交流電。波形如下圖所示。
