  • 1

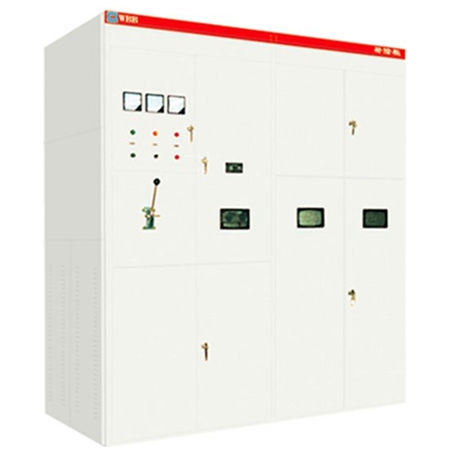

LTC智能動態無功補償濾波裝置

所屬分類無功補償柜

規格型號

所屬品牌源創

產地湖北襄陽

訂購電話13508662630   13507271573

產品介紹

產品名稱:LTC智能動態無功補償濾波裝置


規格型號:LTC系列


生產廠家:襄陽源創工業控制有限公司


生產地址:湖北省襄陽市樊城區春園西路賈洼工業園

訂購電話:13508662630   13507271573


訂購說明:(訂貨需提供下屬材料)


1、提供補償裝置的容量和電壓等級


2、柜體表面顏色要求.


3、補償裝置的進出線方式.


若有特殊要求,請與我公司協商。


工作原理


LTC系列動態無功補償裝置主要由監控終端、開關模塊、電容器、電抗器、斷路器、機柜等構成,控制器采用前饋或監測(三相平衡負荷,采集單相信號,三相不平衡負荷。

采用三相信號)以負載的實時無功功率為投切物理量,應用瞬時無功控制理論及網壓支持算法,在10ms內完成信號數據采集、計算及控制輸出;投切開關拉到的投切的指令后,在小于10ms內完成零電流投入,投切無涌流,對電網無沖擊,并且在主電路和開關中采取措施,對于主回路電容器有預沖電的作用,避免了投切電容器的沖擊,便于運行,更加穩定、安全、可靠。

為保證實時跟蹤投切,整個系統響應時間小于20ms,可滿足快速變化負載的需要,實現快速補償。



適應范圍


廣泛適用于電力、冶金、鐵道、軍工、石油、機械、化工、港口、輕工、建材、礦山、造船等供配電系統中,要求動態無償補償且同時需要抑制或治理諧波的場合;尤其適用諧波、負荷大且變化的工況。


型號說明

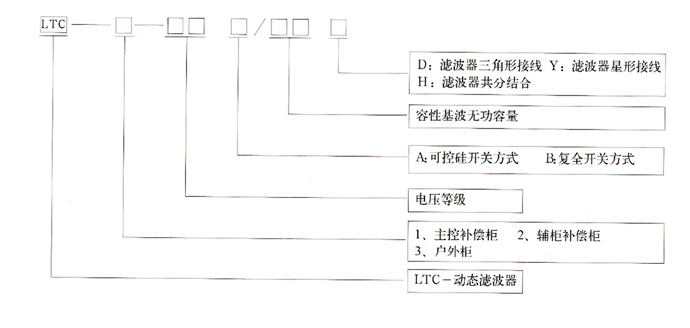

LTC智能動態無功補償型號說明

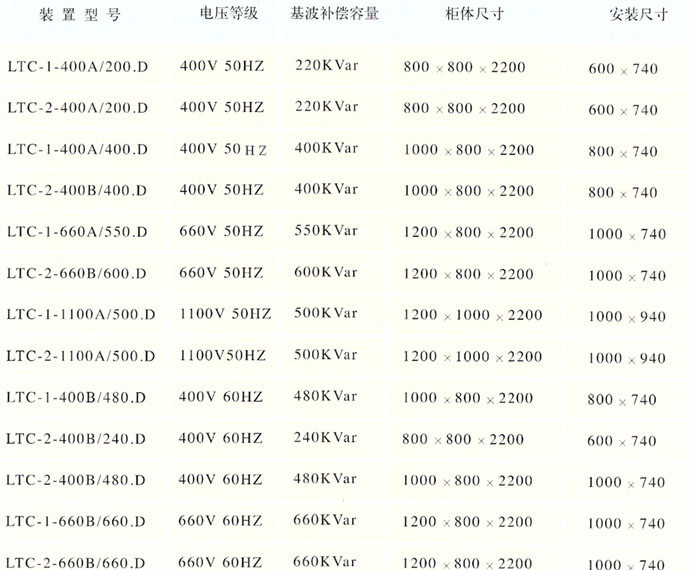

高低壓配電柜無功補償型號和尺寸



注:1、進線方式為下進線 2、可承接各種非標準動態濾波器的設計制作。


主要技術指標


1、額定電壓:400V、600V、1100V


2、動態響應時間:≤20ms



3、非標濾波型:滿足GB/T14549-43

4、要求額定測量電流:5A

5、標準濾波型: 5次

6、諧波濾除率:≥40%

7、諧波測量范圍:1-31次

8、穩定范圍:滿足GB.12326-90 △u≤±2%

9、基波無功補償:cosф≥0.9

10、整機功耗:≤1%的裝置容量
