工作原理

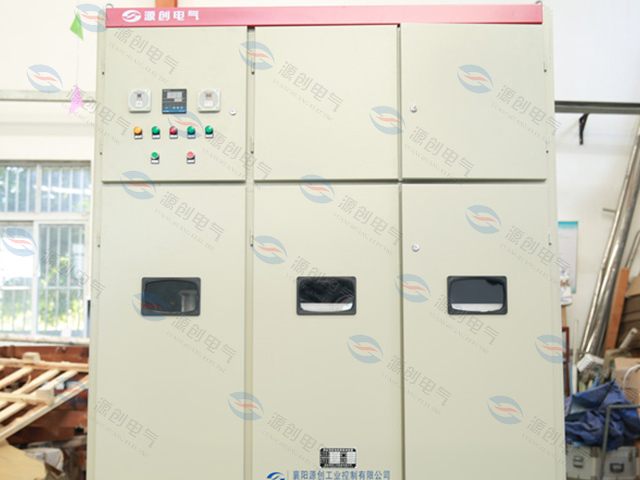

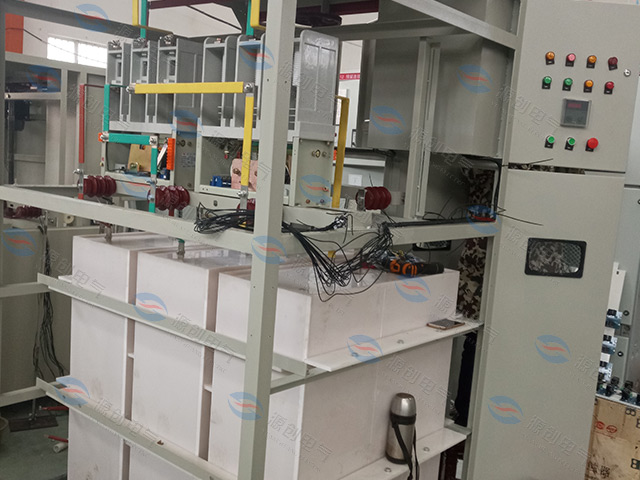

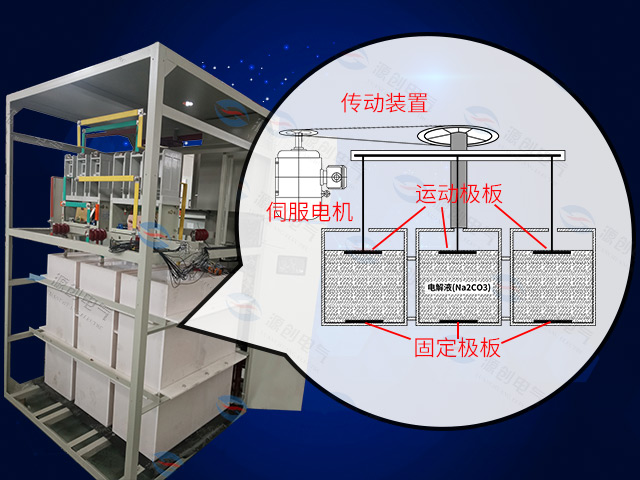

YLQ系列高壓籠型電機軟起動裝置的原理是在高壓鼠籠式(同步)電機的定子回路中串入起分壓和限流作用的特種水電阻。

在完成起動的過程中，水電阻阻值在設定的時間內自動實現由大到小的無級變化，從而使加在電動機定子上端電壓逐步升高，當電動機的轉速接近額定轉速時，水電阻自動切除，投入全壓運行，從而實現電動機的低電流平穩軟起動。

性能特點

1、恒流軟起動：起動電流為額定電流的2—3.5們倍，降低電動機的發熱，有效延長電機的使用壽命。
2、起動平滑無沖擊，起動壓降在9%以內，對電網影響小。
3、不受電網電壓波動和負載變化的影響，可確保一致起動成功，并可連續起動5-7次。
4、配有完善的報警提示功能和電機保護功能。
5、結構簡單，操作自動化，維護方便。
6、采用PLC控制或者繼電器控制.可檢測起動電流，實現閉環控制。


使用環境條件

1、環境溫度 -40~+55℃
2、相對濕度 ≤85%
3、海拔高度≤2km(特殊設計另外協商)
4、傾斜度≤5°


主要參數

1、額定電壓 3、6、10
2、最高電壓 3.5、6.9、11.5
3、起動電流 2-3Ie
4、起動時間 10-60-120s可調
5、電液工作溫度 5-65℃
6、起動次數 5-7次

訂購說明

訂貨需提供下屬材料

1、電動機型號、額定功率、額定電壓、額定電流、定子接法(Y/△)星點可否打開.

2、柜體表面顏色要求.

3、電網狀態，拖動負載情況.

若有特殊要求，請與我公司協商。
