適用范圍

適用于三相交流50Hz、額定電壓380-10KV、拖動壓縮機、鼓風機、球磨機、水泵、軋鋼機等設備的重載或輕載、直接或降壓起動的大小容量同步電動機勵磁系統。也可適用于各種大小容量的同步發電機勵磁系統。


工作原理及特點


該裝置使三交流50HZ、額定電壓380V的電源經整流變壓器降壓后拉入三相全控晶閘管變流器，工作處于整流狀態時，為同步電動機勵磁繞組投供直流電源，且在同步電動機非同步運行時，為勵磁繞組快速釋能，對配套同步電動機起動、投磁、勵磁自動調節，并對停機滅磁、失步保護等進行有效控制。


1、采用高性能的專用PLC，使控制器高集成化、提高控制器的穩定性及可靠性;


2、具有獨特的電源相序自適應功能，對電源相序無要求;


3、在40%-400%的額定輸出電流使用時，保證連續輸出恒定電流;


4、同步電動機起動時，能靈活方便地整定滅磁電壓值;


5、同步電動機端電壓降低到80%以下時，具有強勵功能，保證輸出恒定電流，強勵倍數可達2倍;


6、具有過流、欠流、過壓、欠壓、失步、功率器件過熱等保護功能;


7、具有RS-485通訊接口，可與上位機聯網，監探勵磁裝置的運行狀況;


8、有完備的信號指示及觸發脈沖、同步信吃丟失時自動檢測及報警功能;

9、可以在線修改參數，且能斷電保持;


10、勵磁方式有恒流勵磁、恒流勵磁加強磁、恒流或恒功率因素勵磁等多種方式。

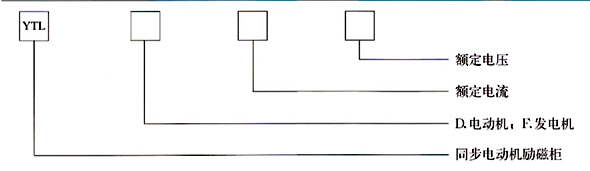

型號說明

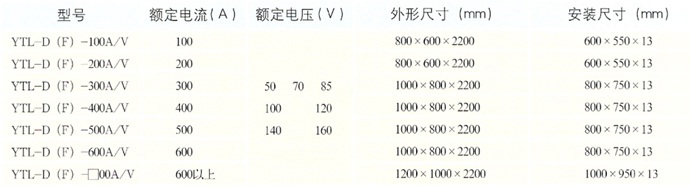

產品規格
