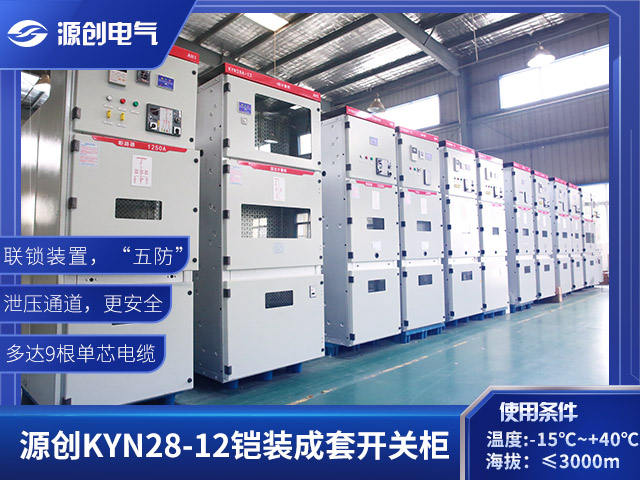

概述

KYN28-12型鎧裝移開式交流金屬封閉開關設備(以下簡稱“開關設備”)它適用于三相交流50HZ電力系統，用于接受和分配電能并對電路實行控制，保護及監測。


本產品符合標準


GB3906(3-35KV交流金屬封閉開關設備)。GB/T11022(高壓開關設備和控制設備標準的共用技術要求)，IEC60298(額定電壓1KV以上50KV以下交流金屬地封閉開關設備和控制設備)，DL/T404(戶內交流高壓開關柜訂貨技術條件)。

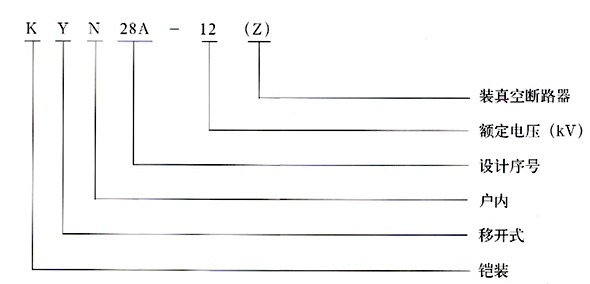

型號含義




正常使用條件


1、周圍空氣溫度：最高溫度+40℃，最低溫度-15℃。


2、濕度條件：日平均相對濕度：≤95%，日平均水蒸氣壓力不超過2.2kPa;


3、月平均相對濕度：≤90%，月平均水蒸氣壓力不超過1.8kPa;


4、海拔高度：3000m及以下。


5、地震強度：不超過8度。


6、周圍空氣不受腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染。


7、無經常性的劇烈振動場所。


8、在超過GB3906規定的正常的環境條件下使用時，由用戶和制造商協商。

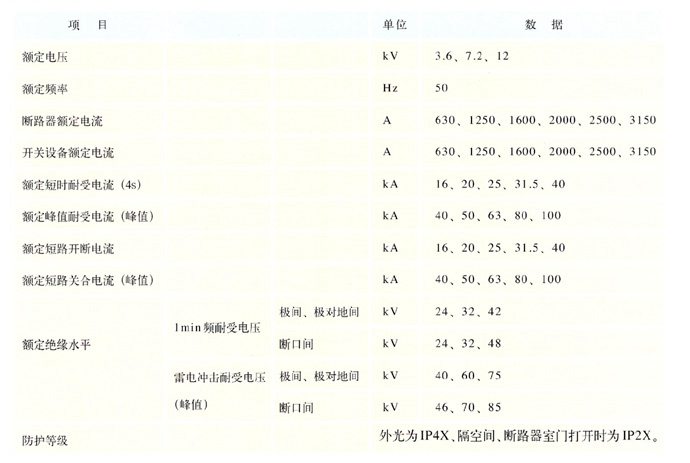

主要技術參數

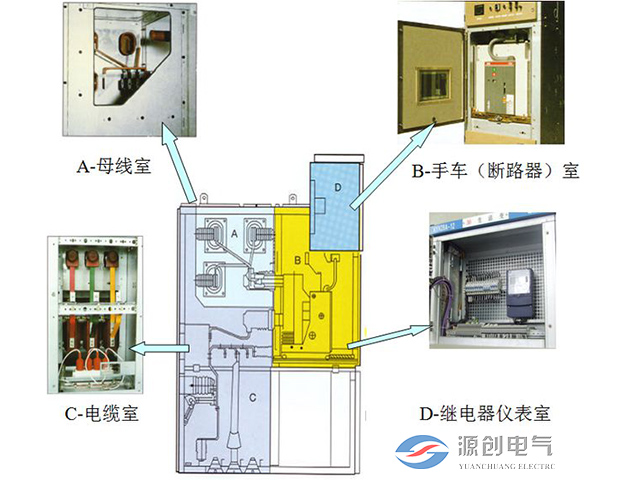

結構特點

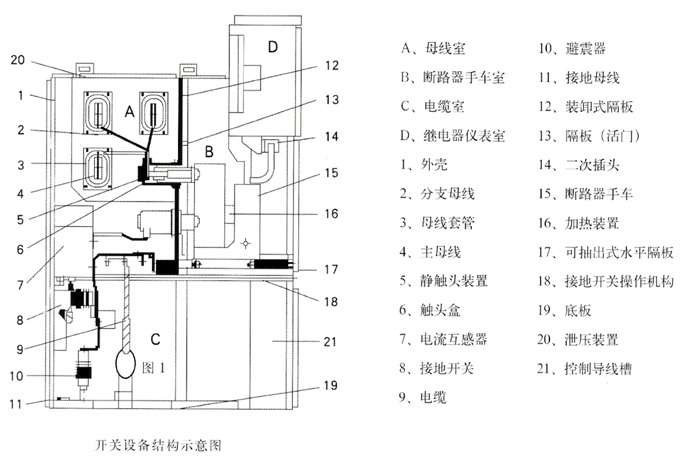

1、開關設備結構見圖1。


2、完全金屬鎧裝，組裝式結構，組合方案廣。


3、柜體選用進品的敷鋁鋅薄鋼板，經CNC機床加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺栓聯接，且精度高、抗腐蝕、重量輕、強度高、零件通用性強。


4、可配裝國產的ZN63A-12系列或進口VD4系列真空斷路器，適用性廣、可靠性高、實現長年免維護。


5、手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠。


6、各類手車按模數積木式變化，保證同規格車可自由互換，不同規格車絕對不能進入。

7、由專用運載車運送手車，操作輕便、靈活。



8、電纜室可安裝多達9根單芯電纜。


9、高可靠的聯鎖裝置，完全滿足“五防”要求。


10、各高壓室均有泄壓通道，確保人身安全。


11、面門裝有觀察窗，可觀察室內元件工作狀態。

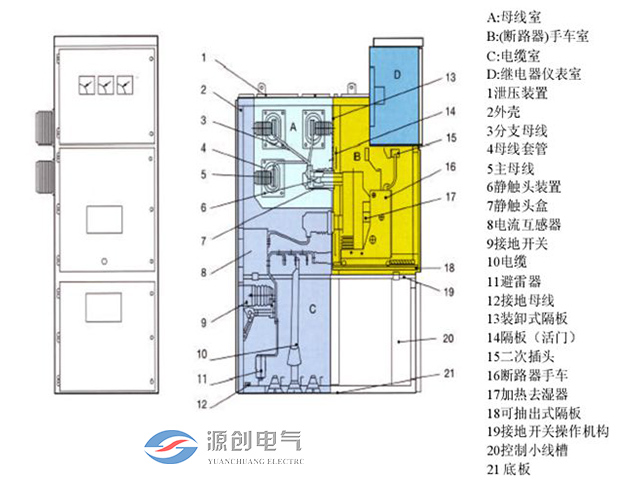

開關設備結構示意圖

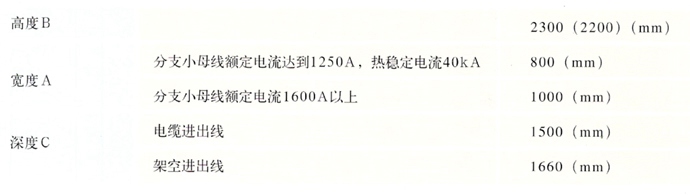

外形尺寸

訂購說明：(用戶訂貨時應提供如下資料)


1.產品的全型 號(包括主電路方案號和輔助電路和方案號)。


2.主電路系統組合順序圖。


3.輔助電路電氣原理圖。


4.柜內元器件清單。


5.其它與產品正常使用條件不符的特殊要求。
