一、概述

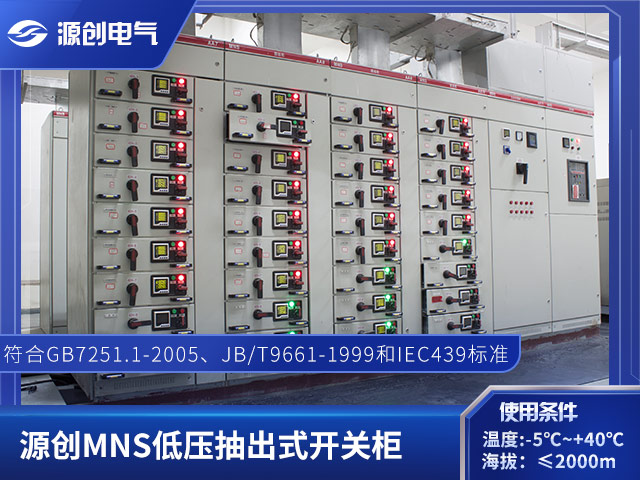

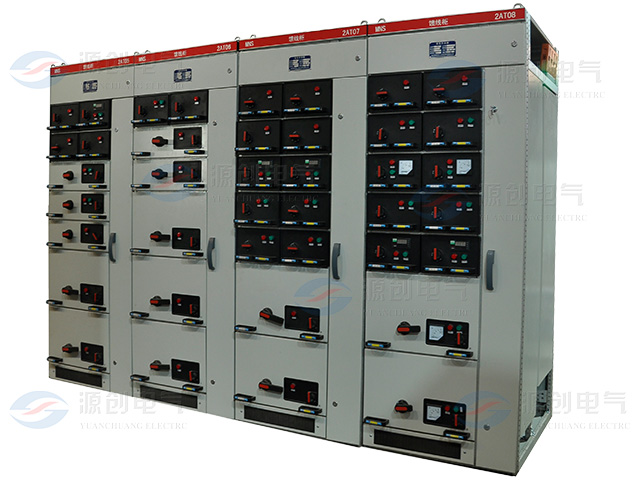

    MNS低壓抽出式開關柜適用于發電廠、變電所、石油化工企業、廠礦企業、高屋建筑等低壓配電系統的動力配電和電動機控制中心，電容補償的電能轉換分配與控制。

在大單機容量的發電機，大規模石化等行業的低壓動力控制中心和電動控制中心等電力使用場合時能滿足與計算機接口的特殊需要。

本裝置符合GB7251 .1-2005、JB/T9661- 1999低壓抽出式成套開關設備、IEC439等標準。

二、使用條件

·周圍空氣溫度不高于+40℃，不低于- 5℃，24小時內平均溫度不高于+35℃，超過時，需根據實際情況降容運行；

·海拔高度不超過2000m；

·周圍空氣相對濕度在最高溫度為+40℃不超過50%，在較低溫度時允許有較大的相對溫度；

·開關柜安裝與垂直的傾斜度不超過5° 。

三、技術參數

四、結構特點

1、綜述

產品設計充分考慮了廣大電力用戶及設計部門的要求，能滿足不斷發展的電力行業對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，安全、經濟、合理、可靠。產品具有接通能力強、分段能力高、動熱穩定好、電氣方案靈活、組合方便、系列性與實用性強、結構新穎、防護等級高特點，是低壓抽出式開關成套設備的高檔產品。

2、基本結構

    柜體基本結構為本公司使用組合結構，以C型型材（基本模數E=25mm）為主要結構件，采用鎖緊自攻螺釘和8.8級高強度螺栓緊固而成，因而柜體精度高、剛性好、接地連續性好。

五、使用與維護

    開關柜安裝后須按有關規定驗收并通電調試完畢，方可投入使用。

    開關柜的使用：其余功能單元的使用請查閱主要電器元件制作高提供的資料。

開關柜的維護：使用單位應按有關制度做好日常運行記錄和保養；檢查功能單元的一次和二次插接件是否接插良好、到位：檢查單元內部連接導線是否牢靠，有無松動而導致發熱現象；清除斷路器相間隔板（如有的話）的灰塵：檢查機械聯鎖的正確性及可靠性：檢查電氣性能和動作是否符合要求；每年要進行一次設備維修，同時還應增加電氣絕緣性能檢查。

六、訂貨須知

·一次回路方案或單線系統圖；

·二次同路原理或接線圖；

·產品的一次和一二次設備清單；

·排列圖和配電室平面布置圖；

·產品表面涂裝方式及色板。
