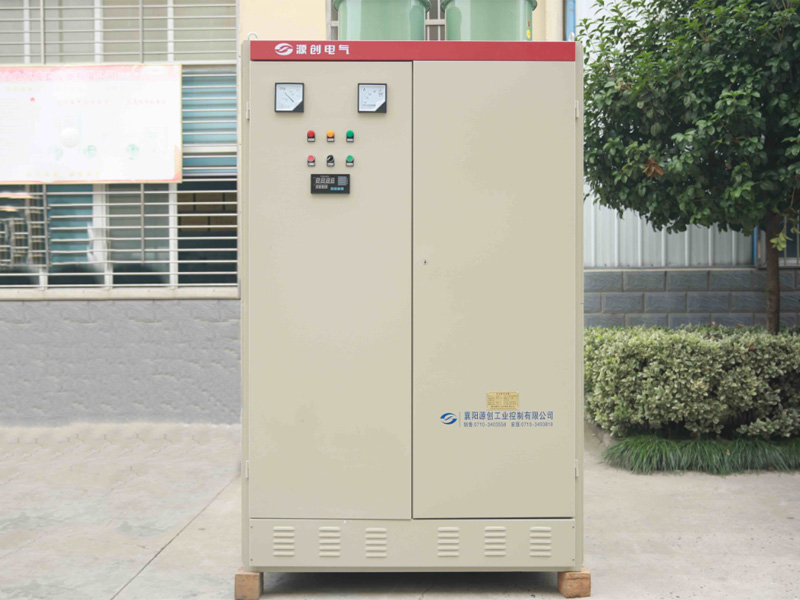

進相器近年來廣泛應用到軋鋼、礦山、水泥等行業，這些行業的電工師傅們可能經常接觸到進相器，特別剛安裝的進相器都需要按功能接線，那么剛接觸進相器的操作員來說對于接線可能不太熟悉，接線主要分為兩部分，下面我們就介紹一下:
—、到電動機的動力線安裝。
1、進相器后面有兩個真空接觸器，兩個接觸器中間引出了三根銅排，上面穿得有傳感器，這三個根排接電纜到電動機的轉子。
2、進相器下面一個真空接觸器的下端引三根線到水電阻起動柜內，接在水電阻內一個大接觸器的下端。
以上這兩根電纜大小可以根據電流來確定，比如710KW電機轉子電流是528A，可以用一根240電纜，160OKW電機轉子電流是868A，可以用兩根240電纜。
二、控制線接線說明
1、出線端子上的A1、A2、B630、C630這四根線是信號取樣，是接到高壓開關柜，就是給這臺電機供電的高壓開關柜。A1、A2取A相電流信號，B630、C630取是B、C相電壓信號。其中A1、A2用4.0平方電纜，B630、C630用2.5平方電纜。
2、U1、111這一對線是到水電阻起動柜，用1.5平方電纜，接在水電阻短接接觸器的常開輔助觸點。也就是水電阻內接觸器的常開輔助觸點。以上說得這些線是必需要接，端子上的其他控制線看情況接。如果其他柜子需要就接，不需要可以不接。
