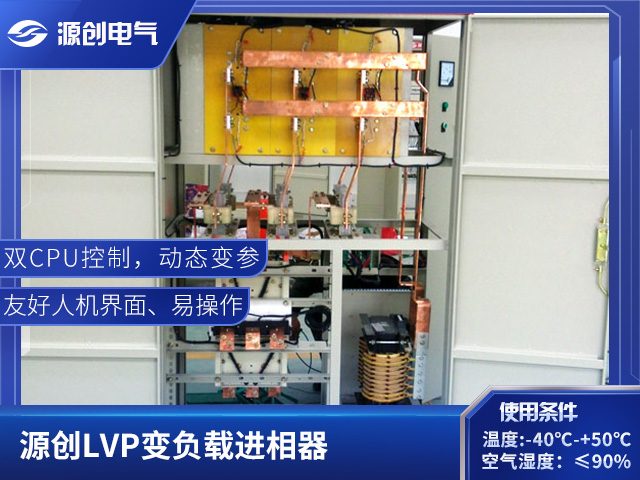

概述

LVP系列變負載進相器，是我公司專為大中型繞線式異步電機節能降耗設計的無功功率就地補償裝置，主要應用于突變式負載場合，它除了具備普通靜止式進相器的功能以外，還能夠自動跟蹤電機負載變化情況，同時根據負載的變化情況自動調節相關補償參數，使其補償效果無論在何種負載情況下始終保持在理想的補償狀態。

LVP系列變負載進相器可廣泛適用于水泥、化工、木業、糖業、鋼鐵、冶金、礦山等行業中變負載場合繞線式異步電機的無功就地補償。

性能特點

·突出性的解決了變負載電機就地補償?shù)碾y題，填補了國內這一領域的技術和產品空白。

·采用先進的交一交變頻技術和微機控制技術，可靠性高。

·可使用電機功率因素提高到0.95-0.99之間的范圍，無功功率降低60%以上。

·降低電機定子電流1 0% -20%，降低線損、銅損20%-30%。

·電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。

·補償性能遠優于電容補償：不只是提高了線路的功率因數，更重要的是提高了電機本身的功率因素。

·綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果最佳；無轉動部件，因而適應環境的能力更強。

·變負載工況下的補償性能遠優于普通靜止式進相器：采用雙CPU控制，可適時根據負載變化調整相關參數，達到動態補償的目的，是功率因數始終處于最優狀態。

·友好人機界面，操作簡單，具有全面、可靠的故障自動保護功能，維修保養不影響生產。

比較

LVP變負載進相器與同類產品的比較，與電機定子側并聯電容器補償方式比較

R1、X1 - 電機定子側等效電阻、電感

R2、X2 - 電機定子側等效電阻、電感

C-就地補償?shù)碾娙?/span>

Uf - 進相器的等效電路

M - 電機的接線點

Rm、Xm - 等效激磁電阻、電感

電容補償所起的作用是向電機提供無功功率，減少電機從電網中吸收的無功功率，從而減少電網的無功輸入，電網的功率因素得到提高。

但是電機的無功消耗并沒有減少，電機定子電流及其功率因素沒有變化，即電機的運行狀況沒有任何變化。

進相器的補償作用是在轉子電流與定子電壓的相位關系，減少電機的無功消耗。這樣，電機的運行狀況發生了改變，定子電流減小，電網的功率因數因電機本身的功率因素提高而得到提高。

另外，電機定子電流的減小降低了電機的銅損，提高了電機的效率，電機的溫升也隨著降低，過載能力相應提高，時產量提高，單耗下降。這些是電容補償所不能做到的。

電容器補償量一般是固定不變的，即使將電容器分級來改變補償量，也不能滿足功率因數變化頻率高、范圍大、速度快、突變負載電機的補償要求，不能達到理想的補償效果。

電容的運行受諧波的影響較大，電容器在諧波存在的情況下運行會造成過電流和過負載，危害電容器的使用壽命。而且電容器會對諧波進行放大。

變負載進相器無電容器，不存在類似問題。

并聯電容器與電機的定子側相連，電壓等級與電機相同；靜止式進相器串接在電機的轉子中，電壓非常低，因此靜止式進相器的安全性更高。

  LVP變負載進相器與普通靜止式進相器的區別

·應用場所不同

  LVP進相器適用于變負載的場合，尤其是突變式負載；普通靜止式進相器只適用于恒負載或者負載變化量不大的場合。

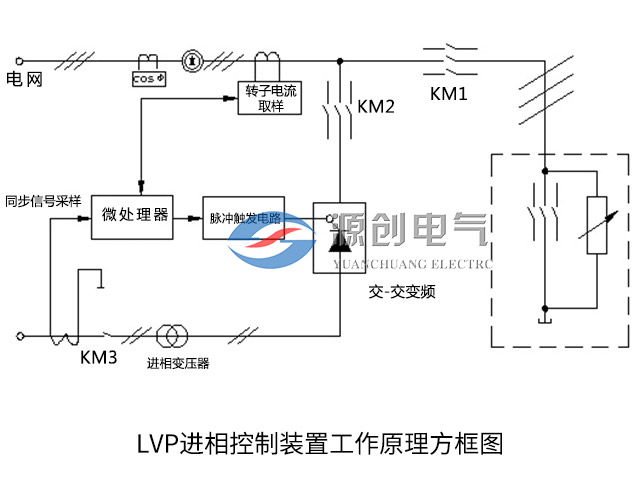

·工作控制原理不同

普通的靜止式進相器是通過轉子電流傳感器采集轉子電流信號及工頻電壓提供的同步信號經過單片機的處理后對電機進行實時補償；

LVP進相器在普通靜止式進相器的基礎上增加了電機的運行狀態判斷功能，通過單片機對電機電流的實時監控實現動態補償。

LVP變負載進相器優化整合了普通靜止式進相器的功能和優點，只需要通過簡單的參數設置即可進行兩種工作狀態的自由切換。也可以這樣說，LVP變負載進相器適用于所有負載類型的繞線式電機的元功補償。

主要規格參數

    例如：LVP3-1200G表示設備為適用于電機轉子電流不大干1200A，額定電壓大于3000V的第三代變負載進相器。

使用條件

環境溫度：-40℃-+50℃

空氣相對濕度不超過90%

海拔高度不超過2000m（海拔2000m以上可根據具體情況特殊設計）：

地面傾斜度不大于5°

安裝地點無火災、爆炸危險、無化學腐蝕及劇烈振動。（如有特殊使用條件，請在訂貨時申明、協商）
