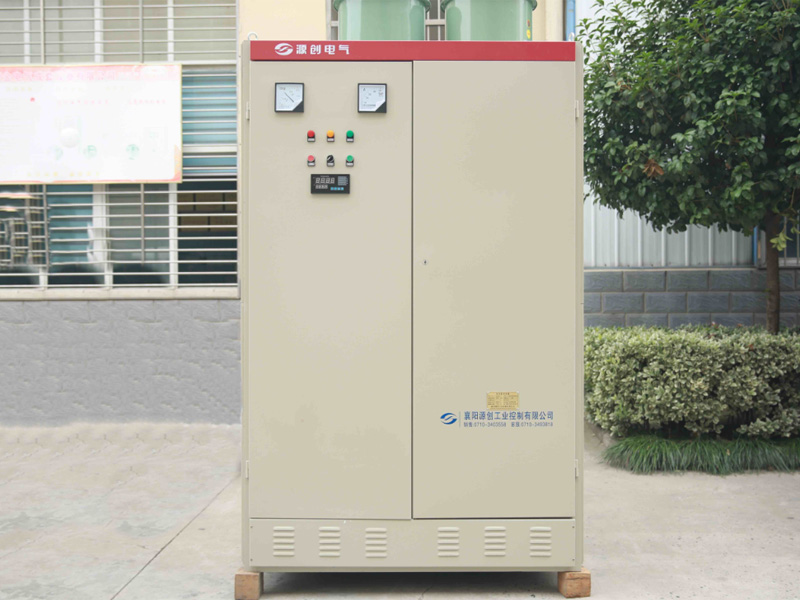

一、接線(斷開—次電源)
1、轉子三相電纜接入進相器Ma、Mb、Mc三相銅排接線處(此三根銅排上均串有電流傳感器),進相器Qa、Qb、Qc三相(KM1主觸頭接線端子)接入起動器主回路。(注意:轉子一相電纜為多芯并接時,要注意相序)。
2、進相器電源線接入:需A、C兩相及N線接入(最小選用4平方的銅芯線)3、進相器電流信號線為01、03號,應串接在高壓柜電流互感器二次回路中。
4、進相器所取電壓信號線為04、05號,應并接在高壓柜電壓互感器二次回路中。(注意:進相柜所取一相電流信號與兩相的相電壓信號應不同相,即:電流取C相,電壓就取A、B兩相)
5、進相柜W、111兩端子處,需接入起動柜星點接觸器輔助常開點上。
注意:檢查電流表是否符合一次柜量程,功率因數表電壓等級是否符合要求。
二、電機起動前的常規檢查
1、可控硅聯接情況檢查
把控制單元的兩個驅動板抽出(抽離后接線插槽即可,拔插電路板時注意平行方向輕插輕拔以保護插槽的完好),用萬用表的歐姆檔檢查:
a、各可控硅極間正常電阻值:
陰(K)與觸發(G)—幾十歐姆(通常在15~30Q之間);陰(K)與陽極(A)一開路(幾十千歐)
b、各可控硅之間,可控硅與柜體間有無短路情況。
2、銅排、接觸器各螺絲有無松動現象,焊線有無脫焊現象,銅排與柜體不能太近。
3、大變壓器TM的輸入端是否接在合適的電壓檔位上并接牢。
4、檢查三塊板子各芯片插接是否到位。
5、前述各項檢查完畢后,把控制板復位、插好。
注意:主板的上拔碼開關要全部打向“關斷”位置─一即“ON”相反位置,撥碼開關位于中間一塊主板的左上部,為四聯撥碼開關
(1)進相器空機試驗狀態時1在下,2、3、4在上
三、給進相器供電,空試動作情況。
1、連鎖情況:進、退相是否正常,并試與一次柜的各個聯鎖情況,如開路或柜內停電時主機無法起動或跳停,起動完畢給入進相回路一個運行信號。
2、檢測數據:
a、控制變壓器TC的輸出電壓是否符合標稱值,固態繼電器控制電壓是否合乎要求(一般在10VDC左右);
b、各個可控硅觸發電壓是否符合要求,退相時觸發電壓一般在0.2~0.6V/DC之間,進相時一般在0.2~0.8V/DC之間變化。
四、電機帶負荷運轉后的調試與檢查。(通常電機帶夠80%以上負荷才能投入)
1、控制單元的檢查:電機起動完畢后,控制單元開始得電,控制板上指示燈如下顯示,則表明控制板正常(注意撥碼開關必須打在合適的檔位)∶
a、主板上L1、L2、L3(從上向下數)循環閃亮,主板上其它燈全亮L4~L8(其中,L1~L3分別是轉子三相電流檢測,L4是主板+5VDC電源指示,L5是熱故障指示,L6是缺相及自動故障保護指示,L7是+15VDC電源指示,L8是-15VDC電源指示)。
b、兩塊驅動板上的12個燈均顯輕微閃動并一直亮著,分別代表十二只可控硅的觸發信號。同時測量各路觸發電壓是否在0.2~0.6范圍內)
2、功率因數表相序調試
a、設備帶載80%開起后,功率因數表應處在“滯后0.8左右”區域,若功率因數表不動。
如果電流表有電流指示,同時功率因數表B、C間電壓等于電壓互感器二次側電壓,則說明功率因表壞,需電機停機后檢查檢修或更換之。
注意:電機未停的情況下,不得斷開電流回路,即不得拆卸表。b、若指針處于超前區域
調換XT2端子上的“電壓信號”兩線的位置即可,若調換后指仍不對,則表明電流信號與電壓信號有重相的情況,需停機后重新檢查,聯接電流、電壓信號線。
c、若進相功率因數后退的,則檢查接線及用戶計量線是否有誤。五、進相調試
在檢查完控制單元正常,且功率因數表調試完后,才可進行進相調試。
a、注意觀察電流表,按一下“進相”按鈕。電流減小,表明相序正確,進相器已可以進相。b、若電流增大,則需立即“退相”,調換同步變壓器(TC)上兩根OV、6V信號線的位置,之后再進相則電流應減小,而功率因數則提高。
c、若進相后,功率因數偏低,可在退相的情況下,換接TM大變壓器的輸入線,提高電壓等級。
