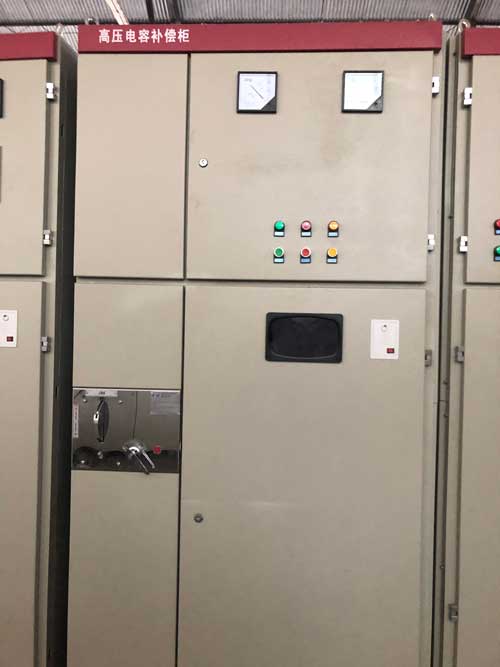

無功補償用于6KV-10KV電力系統中,改善功率因數,調整電壓,降低網絡損耗的容性無功功率補償裝置,同時也廣泛應用于冶金,礦山,建材,石化,給排水等行業的大功率高壓電動機設備上,與電機并聯運行提高功率因數節省能源。
補償容量:補償容量的確定一般常用的有兩種方式:經驗算法和公式法。
1.經驗算法:一般根據行業的特點,可以采用按照變壓器容量的百分比來確定,比如一般的建筑行業大概采用的算法為變壓器額定容量的30%作為無功補償容量,即1600KVA的變壓器補償容量為1600*30%=48OKVAR,補償量是480kvar。
2.公式法:根據以下公式計算:Q:需要的補償量,P:所有負載的有功功率,PF1:改善前的功率因數,PF2:改善后的功率因數。補償容量的確定可以通過以上兩種方法得到,計算方法都比較簡單。
電抗系數:電抗系數是指基波頻率下申抗器阻抗在申容器阻抗的百分比,系數的大小決定了抑制諧波的階次,一般來講抑制5次及5次諧波以上的電抗系數是5~7%之間都可以、抑制3次及3次以上的諧波的電抗系數在11~14%之間。當負載產生的諧波次數z低次的是3次的時候,就要選擇11~14%之間的電抗系數、如果當負載產生z低次諧波次數是5次,那么就選擇5~7%之間的電抗系數。
分相補償和三相共補:分相補償:采用單相電容器進行單相補償﹔三相共補:三相電容器同時補償。一般來講只有存在三相不平衡的系統中才需要進行分相補償,而一般的單相系統,如果負載不存在三相不平衡則不需要分相補償,只用共補即可。除非有特殊要求,才考慮分相補償和三相共補混合在一起補償。
投切開關:在安全補償系統中,投切開關只有兩種:接觸器和晶閘管,這兩種開關的選擇主要由負載決定,當負載的變化呈現周期性或者快速性時,必須選擇晶閘管投切;當負載比較平穩時可以選擇晶閘管或者接觸器都可以。
段容量配比:段容量是指單段電容器容量的大小﹔合理的搭配段容量既可以很好的提高補償效率、降低投入成本、減少故障點、降低維護成本及增加電容器的使用年限,一般來講較為合理的段容量搭配都是大小容量搭配的,比如一個300KVAR的柜子我們可以配比成25KVAR×2+50KVAR×5總共7段就可以了。
電容額定耐壓:用于400v系統的電容器根據抑制諧波階次的不同可以分為兩種電壓等級,分別是抑制3次諧波的電容器設計耐壓為525V,抑制5次諧波的電容器耐壓設計為48OV。任何低于這兩個電壓等級的電容器在運行過程中都是不安全的,容易造成電容器過電壓故障。
襄陽源創電氣有著15年豐富的電氣經驗,生產一體化液體電阻起動器,低壓固態軟起動器,高壓籠型電機軟起動裝置,高壓固態軟起動裝置,靜止式進相器,變負載進相器,高壓無功功率補償裝置,低壓動態無功補償裝置,高壓動態無功補償裝置,為用戶提供售后服務,品質保障,請廣大客戶在選購時請認準襄陽源創電氣!聯系電話:張經理13507271573
