在電機啟動過程中，因?yàn)闀?huì)產生超額的電流和電壓，所以必須要使用軟啟動設備，讓電機平穩啟動，以減少對電網的沖擊和對電機的損害。最經濟實惠的設備就是水阻柜了。

        水阻柜的原理是在高壓鼠籠式（同步）電機的定子回路中串入起分壓和限流作用的特種水電阻，在完成起動的過程中，水電阻阻值在設定的時間內自動實現由大到小的無級變化，從而使加在電動機定子上的端電壓逐步升高，當電動機的轉速接近額定轉速時，水電阻自動切除，投入全壓運行，從而實現電動機的低電流平穩軟起動。

       很多時候，根據供電局的相關要求，必須要減少電機的無功損耗，以免造成罰款，所以很多時候還要添加一個就地無功補償設備，通常使用的是進相器。

這就必須讓水阻柜和進相器串入在同一個電氣線路之中，這就要根據設備的相關參數和系統圖紙來進行連線和搭配。

必要的時候還要添加控制柜之類的輔助設備。

所以電氣設備通常稱之為成套設備，它不是一個柜體可以完成的，必須要多個柜體組合起來使用。

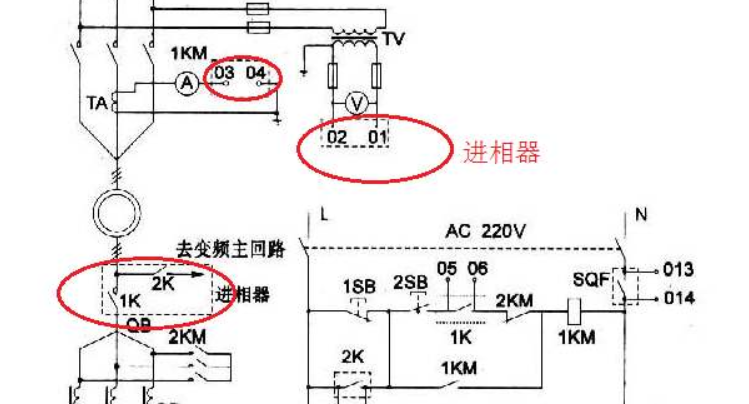

下面給個常規情況下的高壓電機水阻柜與進相器之間連線：

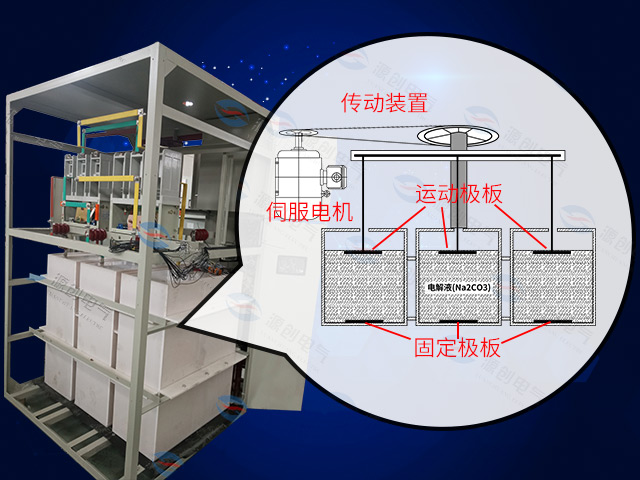

在被控繞線電動機的轉子回路中串入特殊配置的電解液作為電阻，并通過調整電解液的濃度及改變兩極板間的距離使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求，從而使電動機在獲得最大起動轉矩及最小起動電流的情況下均勻升速，起動結束，電氣開關短接轉子回路。

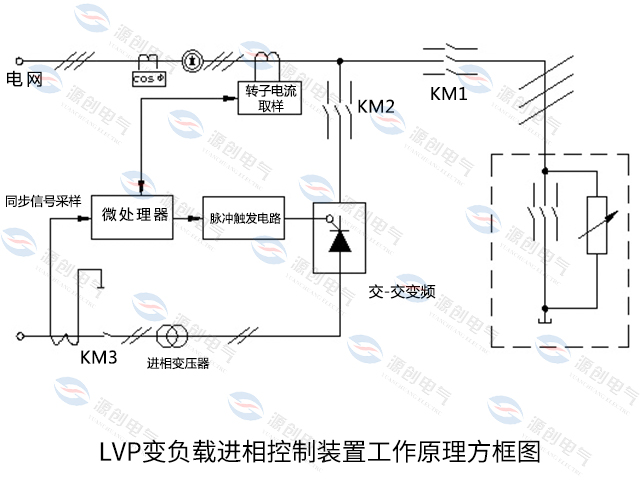

進相器則是從電機的末端轉子側進行補償，通過在電機轉子回路串聯和轉子電流同頻率的電源，改變轉子電流和電壓的相位關系，進而通過磁場減小定子電流和電壓的相位角，使電機的無功功率損耗減少。

進相器的使用，使電機本身的功率因數提高到0.95～0.98以上，電子電流下降10～20%，無功功率消耗下降60%以上，進而使電網功率因數得到提高。

擴展資料：

進相器使用注意事項：

進相的檢修，必須由技術人員進行，嚴禁操作工隨意處置。

進相器故障的查找順序?yàn)椋合炔槿蹼?、后查?qiáng)電。即先檢查控制單元(控制板)是否正常，控制單元正常后，再查強電控制回路的故障。

因檢修控制板而要插、拔控制板時，應關斷進相器內的單相空氣開關(不影響主電機工作)。嚴禁帶電操作。而且，插入時不得用力過大、過猛，以免插壞插針。
