在10千伏專變房、公變房等各類10千伏高壓配電站內都安裝有用途不同、數量不等的10千伏高壓開關柜，其中有的高壓配電站內裝二、三臺，有的高壓配電站內裝二、三十臺。這些10千伏高壓開關柜，根據其在10千伏配電系統中的用途，分為進線隔離柜、計量柜、進線斷路器柜、配電變壓器配出柜、母線分段斷路器柜、電容器柜……，等等。

一、10千伏配電站電氣主接線方式

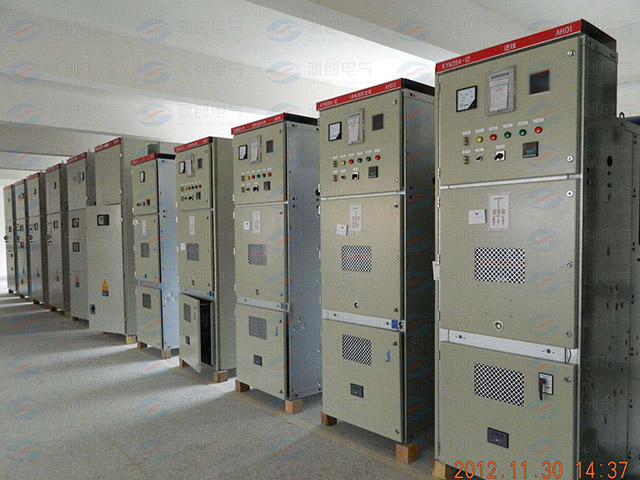

這個10千伏高壓配電站，是一座企業自行管理的10千伏專變房，專變房?jī)?nèi)設計、安裝了18臺高壓開關柜。

一座專變房?jī)?nèi)安裝有18臺10千伏高壓開關柜，其數量算是比較多的。在住宅小區、工業園、酒店等場所內的專變房?jī)?nèi)安裝的10千伏高壓開關柜，一般不到10臺。

這個專變房的10千伏電氣主接線方式為單母線分段，即10千伏母線分為1段母線、2段母線。

二、10千伏高壓電容器柜

10千伏配電站內的進線隔離柜、計量柜、進線斷路器柜、配電變壓器配出柜、母線分段斷路器柜等10千伏高壓開關柜比較常見。10千伏高壓電容器柜就比較少見了，一般的公變房、專變房很少設計、安裝10千伏高壓電容器柜。

在這個10千伏專變房中，設計、安裝有2臺10千伏高壓電容器柜，其編號分別為：1G8柜、2G8柜。根據這些編號，我們可以看出這2個10千伏高壓電容器柜分別位于10千伏1段、2段母線的第8個位置，它的旁邊均為10千伏高壓電動機柜。

10千伏高壓電容器柜，也稱為10千伏無功補償柜、10千伏電容器柜，等等。

三、設置10千伏高壓電容器柜的作用

一般的公變房、專變房等10千伏內不用設計、安裝10千伏高壓電容器，因?yàn)檫@些10千伏高壓配電站沒有10千伏高壓電動機；而這個排澇泵站內有不少的10千伏電動機，為補償這些10千伏高壓電動機的在運行過程中產生的無功損耗，在這個專變房?jī)?nèi)設計、安裝了10千伏高壓無功補償裝置，10千伏高壓電容器柜是用來將10千伏高壓無功補償裝置接入專變房的10千伏系統的。

電容器的運行標準

1、 允許過電壓

電容器組允許在其1.1倍額定電壓長期運行。在運行中，由于倒閘操作、電壓調整、負荷變化等因素可能引起電力系統波動，產生過電壓。有些過電壓雖然幅值較高，但時間很短，對電容器影響不大，所以電容組允許短時間的過電壓。對其過電壓值不得超過電容器組額定電壓Ue的倍數作如下規定，見下表所示。

電容器允許的工頻過電壓

2、 允許過電流

電容器組允許在其1.3倍額定電流下長期運行。通過電容器組的電流與端電壓成正比，該電流包括最高允許工頻過電壓引起的過電流和設計時考慮在內的電網高次諧波電壓引起的過電流，因此過電流的限額較過電壓的限額高。電容器組長期連續運行允許的過電流為其額定電流的1.3倍，即運行中允許長期超過電容器組額定電流的30%，其中10%是工頻過電壓引起的過電流，還有20%留給高次諧波電壓引起的過電流。

3、 允許溫升

電容器運行溫度過高，會影響其使用壽命，甚至引起介質擊穿，造成電容器損壞。因此溫度對電容器的運行是一個極為重要的因素。電容器的周?chē)h(huán)境溫度應按制造廠的規定進行控制。一般應為-40——+40℃（金屬化膜電容器為-45——+50℃）。電容器油箱外殼最熱點允許溫（即油箱外殼高度2/3處裝溫度計所測數值）也應遵守廠家規定。若無規定時，可按下列數值控制，礦物油和充烷基苯的電容器為50℃，充硅油的電容器為55℃。
