高壓無功自動補償裝置一次方案圖

高壓無功自動補償裝置廠家,高壓無功自動補償裝置哪有賣,湖北高壓無功自動補償裝置價格_襄陽源創電氣，咨詢熱線：13508662630張工，微信同號！

高壓無功自動補償裝置是根據電網電壓、無功功率和功率因數為判據,采用更具人性化的控制技術,自動進行分級、投入補償容量的電容器組,實現無功功率的自動調節,達到節能降損、提高輸配電系統的輸送容量、運行效率和經濟效益的目的。適用于高壓無功自動補償裝置,高壓無功自動補償柜,高壓無功自動補償柜價格,冶金、礦山、建材、石化、機械、市政、電力等行業的大功率高壓電動機就地補償和配電系統集中補償。

性能特點

◆采用國外或畫內高壓電容器,對3-10kV感性負載用電設備直接進行無功就地補償,有效地提高電動機功率因數(可提高到0.95以上)節能效果明量;

◆降低用戶無功損耗,改善電壓質量;降低線損;

◆提高變莊器負載率和電壓設備的效率

◆采用了工藝生產的真空電鍍膜金屬化聚丙薄膜并聯電容器,它體積小、容量大、重量輕;

◆釆用高壓噴逐式熔斷器用為短路保護,確保設備安全運行;采用開口三角形和過流,過載保護,設備運行安全可靠;

◆裝置脫離電網后,可在3分鐘將殘留電壓降至50V以下;

◆集中補償型與主機并聯運行,同步自動投入和切除,無操作部件,使用安全,維護方便。

技術參數

◆額定電壓:6KV10KV

◆交流電壓取樣:100V(PT二次線電壓)

◆交流電流取樣:0-5A(如PT取10KV側二次A、C線電壓時,CT應取B相相交流

◆電壓整定值,6-6.6KV10-11K∨可調

◆電流互感器變比;200-5000A5A可調

◆動作間隔時間;1-60分可調

◆動作需系統穩定時間;2-10可調

◆功率因數整定;0.8-0.99可調

◆正常工作溫度;-15-50℃,相對濕度<85%,海拔2000米

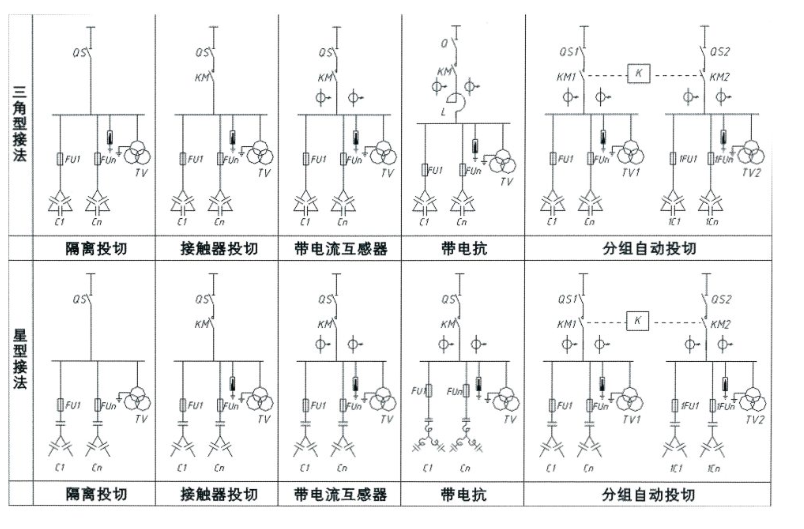

高壓無功自動補償裝置一次方案圖
