目前廣東電網的邊遠地區普通存在無功過?，F(xiàn)象，電網電壓經常偏高，在節假日、豐水季節和小方式運行時問題尤為突出。在位于粵西地區的茂名電廠的300MW機組開展進相運行，具有重要的意義。為此，該機組于投運初期進行了一次進相試驗，下面就此次試驗進行分析,并提出建議方案及總結。

粵西地區電網簡介

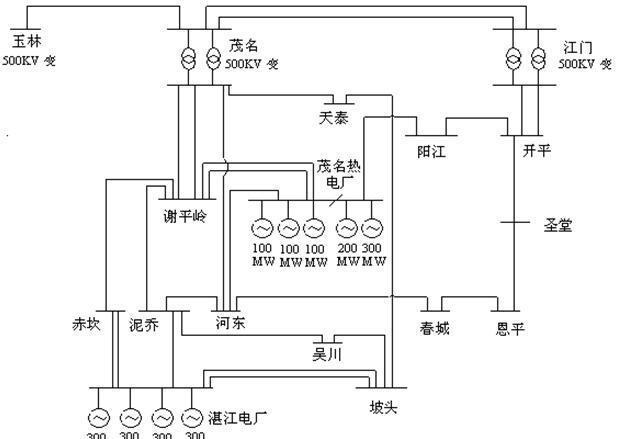

圖1 粵西地區的電網簡圖


由圖1可看出，300MW是茂名熱電廠容量最大的機組，處湛江地區和陽江地區的中部，220kV母線的電壓必須維持在220—242kV之間,茂陽線，茂榭甲線，茂榭乙線，茂河線所輸送的無功直接影響到整個地區的電壓質量。按廣東省電力調度中心計算，茂名電廠系統阻抗值為0.0026+j0.0174（以上數據是以標幺值表示的，其基準值為U=220kV，S=100MVA。）

茂名熱電廠300MW發電機的勵磁系統簡介及參數

茂名熱電廠#6機組采用機端自并勵勵磁方式，其勵磁系統原理圖如下圖2所示[4]。其中，Vt為發電機電壓，Uref為給定參考電壓。Pe為電功率，TR和TP分別為發電機電壓和有功功率測量時間常數。

PID模型中TR=0.04，為發電機電壓測量時間常數，參照廠家試驗值給出；其余可整定參數值：KP=40，T1=0，T2=0.02，Ti=5。

圖2

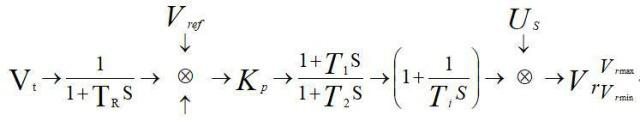

圖2 茂名熱電廠#6機GEC-2E型勵磁調節器PID模型

進相試驗與分析

試驗前220kV母線電壓為235.8kV, #6號機組有功功率300MW,無功155MVar, 由于#6號機組的主變、廠高變的抽頭設置不合理, 試驗前將廠用電切換到備用變供電, 試驗限制條件[5]為:

220kV母線電壓維持在220—242kV之間；6kV母線電壓維持在5.7—6.5kV之間；發電機端電壓應在18—21kV之間；發電機定子電流不應超過額定值10.189kA；發電機轉子電流不應超過額定值 2075 A；最大進相無功值不應該超過廠家給出的邊界值；最大進相無功值不應該超過該機組的靜態穩定極限；最大發電機（相對于等值機）功率角不應該超過90°；發電機冷卻系統工作正常，各部溫升在正常范圍內，定子鐵芯溫度小于等于120℃，定子繞組溫度小于等于90℃等；汽輪發電機組軸系振動在正常范圍內。



1、進相運行效果檢查及進相深度試驗

逐步減少發電機無功出力，并在每減少30～50MVar的無功時測量發電機各參數值, 直至試驗限制條件中任一條件受到限制為止。試驗中當Q減少到預測的靜穩極限或功率角大于70°時，放緩減磁速度，試驗結果見表1。

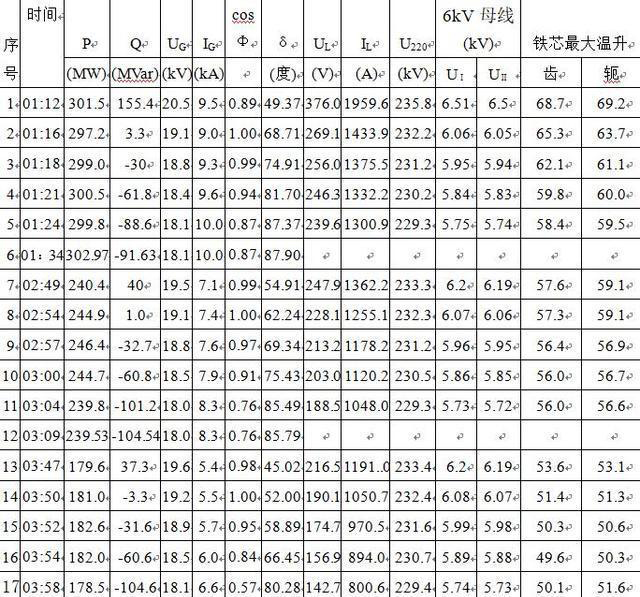

表1 進相運行試驗記錄表

試驗測得P=240MW時的最大進相深度為-104MVar。P=180MW時最大進相深度為-107MVar。如表2所示。

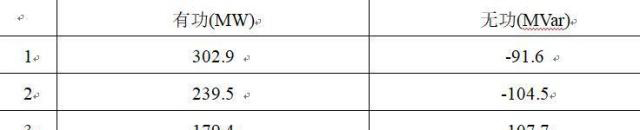

表2 機組進相運行最大深度點記錄

從表1測量數據看，在不同工況下試驗時，由于廠用電切換到備用變壓器，因此6kV廠用電電壓沒有成為限制條件，試驗時6kV廠高變的空載電壓最低達到到5.7kV下限?，F(xiàn)場試驗時主變抽頭位置是Ⅲ檔，中調下達的主變抽頭位置是Ⅳ檔。按照現場試驗及運行數據，當主變抽頭調整到第Ⅳ檔后，按220kV母線電壓230kV，發電機進相-60Mvar，估算可得，發電機機端電壓為18.9kV，6kV母線電壓為5.8kV，功率角為79°，均在4.4的限制條件內，并留有一定的裕度。

從表1測量數據看，本次試驗測得的最大功率角只有87.9°左右，尚未達到90°的手動勵磁調節穩定區。在投入自動勵磁調節器時，穩定區域?qū)U(kuò)大超出手動勵磁調節器穩定區，故離靜態功率角穩定極限還有相當明顯的裕度。試驗結果還顯示，有功功率越低，則相同進相無功下的功率角越小，靜穩極限所允許的進相無功越大。

從表1測量數據看，電廠220kV母線電壓最高達到235.8kV左右，在進相無功較大時，發電機機端電壓最低在18.1kV，達到機端額定電壓的90%下限，成為進相運行的限制條件。電廠220kV母線電壓最低為229.3kV，故電廠220kV母線電壓下降將不會構成進相運行深度的限制因素。同時也說明試驗時主變抽頭不合理，應按調度令調整為第Ⅳ檔。

由表1測量數據可見，在試驗期間的任何進相運行工作點，定子電流均未超過額定值的限制，并還有較大的裕度。



2、溫升試驗

P=300MW，Ｑ＝-91MVar；Ｐ＝180MW，Ｑ＝-107Mvar,讀取定子鐵芯溫度值，直至溫度基本穩定為止。如表1的溫度測量數據可知，鐵芯端部測點溫度在進相運行時變化不大，很快就穩定，而且有些測點的溫度還有所下降，說明溫度不是限制該機組進相運行的因素。


3、調壓試驗

分別在發電機P=300MW和180MW時,在最大進相邊界處停留的溫升試驗結束后進行調相調壓試驗。在盡量保持有功功率和無功功率恒定的條件下，將無功快速增加。當無功增加到40MVar時，記錄無功增加前后的220kV母線電壓和周圍變電站220kV電壓變化情況。試驗結果見表3。


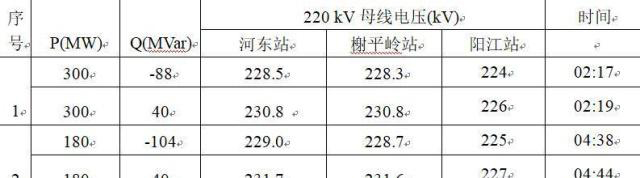

表3 220 kV母線電壓記錄

從表3的幾組測量數據可以看出，在茂名電廠開展進相運行，對本廠的調壓效果是十分顯著的，對220kV母線電壓的影響范圍約為2.4kV/100MVar左右；而且對鄰近的河?xùn)|站、榭平嶺站220kV母線電壓的影響范圍約為2kV/100Mvar左右；對陽江站220kV母線電壓的影響范圍約為1.5kV/100Mvar左右。

實驗結果

此次試驗為該機組采取進相運行方式提供了依據：在各種工況下進相功率角不超過90°，該機組可以在留有足夠靜態功率角穩定裕度的情況下開展進相運行,參與電網調壓。

從進相運行試驗的結果分析，試驗時主變抽頭位置為第Ⅲ檔，致使機端電壓偏低，應該按照中調下達的指令，調整主變抽頭為第Ⅳ檔，由此，根據現場試驗數據分析估算得在220kV母線電壓為232kV，發電機無功為零時各級電壓水平為：機端電壓為19.6kV，6kV母線電壓為5.97kV，從各級電壓水平來看，按中調令調整主變抽頭為Ⅳ檔后，高廠變的抽頭不用調整。按單臺機滿負荷進相60MVar考慮，此機組進相運行可以調低220kV電壓1.5kV左右。低于滿負荷時，進相的深度將更大。按照目前的保護配置，在前面的任何試驗工況下，保護及自動勵磁調節器等自動裝置都不會誤動，可以保證進相運行的安全。在各種工況下，最大進相深度-91Mvar，發電機溫度、振動和輔機等均工作正常。進相運行時機組的定子電流不會過載。進相運行時機組的定子鐵芯和線圈溫度均不會超出制造廠的規定值。


建議

建議僅在系統電壓較高（235kV以上）和投入自動勵磁調節器的情況下才開展進相運行；此時的進相深度限制線可選為P—Q平面上點（180MW，-85MVar）和點（300MW，-60MVar）的連線，輸出功率少于180MW時，可以仍然取-90MVar作為進相行邊界。為安全起見，勵磁調節器在手動控制方式時不要進相運行。建議利用進相運行在線監測儀監測機組對系統等值機的功率角，并將功率角限制（報警）設置為80°，以加強滿負荷深度進相運行時的安全性。該機組廠用電電壓不低于5.70kV，以保證廠用電系統的安全運行，并在進相運行監測儀中設置相應的廠用電電壓低報警等。建議將目前主變抽頭位置調整一檔，由242/20改為235.95/20。低壓廠用變的抽頭應根據380V各段電壓水平確定是否調整，以保證足夠的穩定裕度。


結論

該機組的在大修過程中,采納了以上建議并調整了部份低壓廠變的抽頭。在粵西電網無功過剩時期，普遍帶低無功運行，亦短時間進相運行過，安全性良好。對廣東省電網的優質運行有實際意義。
