高壓自動無功補償成套裝置使用方便,免維護運行

概述

適用于頻率 50Hz 交流電力系統中 35kV 及以下變電所內安裝在 6~35kV 側提高功率因數，改善和提高電壓質量，降低網路損耗的并聯電容器成套裝置。

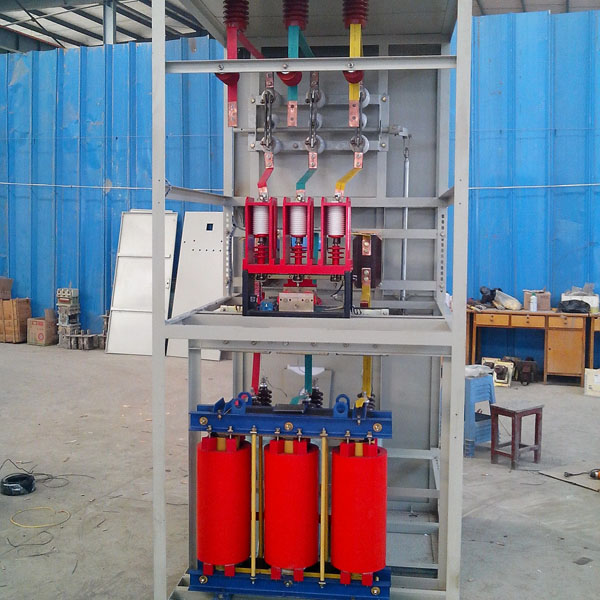

高壓自動無功補償成套裝置有兩種結構形式 : 一種為柜式結構，含有電磁閉鎖、帶電顯示功能，根據實際情況可增設無功自動控制器，實現自動投切，成套化程度高，結構緊湊，用于戶內 ; 一種為框架式結構，成本底，電磁閉鎖由用戶配備，可用于戶外。

柜式高壓自動無功補償成套裝置主要是對高壓并聯電容器的安裝構架進行改進，使其符合開關柜的有關規定，裝置以“交鑰匙” 為目標進行設計改造、安裝投運，裝置主要用于小型變電站及企業用戶變電站，電容器裝置安裝在戶內使用。

應用領域

●該裝置主要用于 35kV 及以下電力系統，通過對 35kV 及以下母線上的電容器組的自動投切來實現對變電站電壓和無功的綜合控制。提高系統功率因數，降低變壓器及線路的損耗，提高供電電壓質量。

●該裝置面對用戶精心設計，可廣泛應用于治金、礦山、建材、石油、化工、市政等三相交流電力系統中，負責產品現場安裝和調試，考慮到企業用戶的諧波問題，可設計串聯電抗率4.5% 或以上的電抗器，使得用戶的諧波得到一定的治理。

●其次，該裝置可用于農網的大型變電站，考慮農網變電站負荷的日變化及季節性變化的特性。

●該裝置可用于城網無人值守變電站，具有“四遙”功能。

●該裝置可用于老式變電站的電容器裝置改造，提高變電站的自動化水平和運行水平。

特點

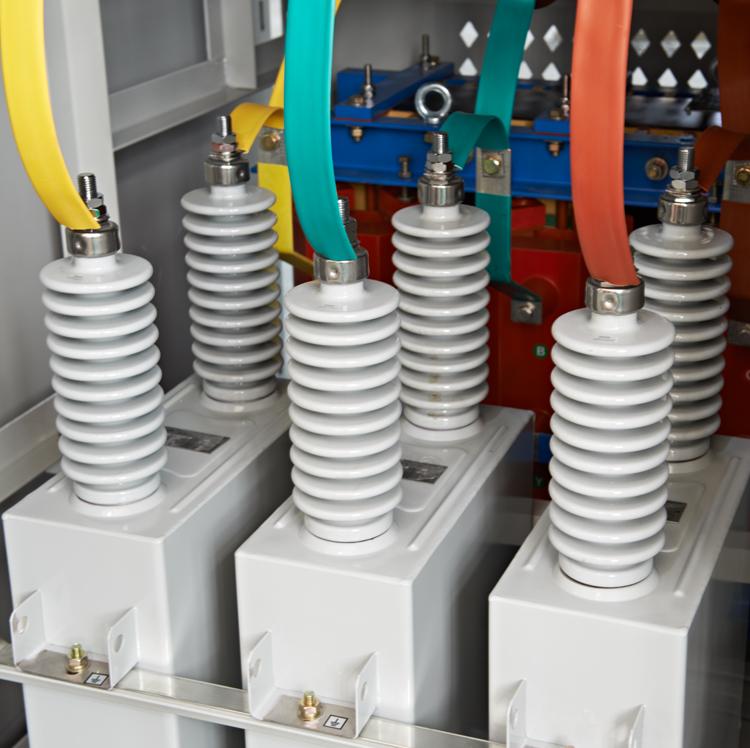

●采用優質高壓電力電容器，具有可靠性高、壽命長、損耗小、運行溫升低、故障率低等特點，電容器內置或外置放電元件，保證裝置在脫離電網后 , 5 分鐘內將殘壓降至 50V 以下 :

●采用高壓噴逐式熔斷器作為單臺電容器的短路保護, 確保設備安全運行 ; 配置電抗率為 1%-12% 的串聯電抗器，可限制合閘涌流和抑制 3 次以上諧波。電抗率大小視用戶要求配置 ;

●視補償容量大小可采用單星形或雙星形勢接線方式，保護方式主要有中性點不平衡電流保護、開口三角電壓保護、電壓差動保護 ;

●降低線路損耗和壓降 ,縮短起動時間 , 減小起動電流 ;

●配有高壓帶電顯示器和電磁鎖 , 具有強制閉鎖功能確保運行和維護人員安全 :

●就地式補償結構設計合理, 使用方便，與電動機同步投切，免維護運行。

●提高變壓器負載率和電氣設備的效率，降低電動機工作溫度。
