開關柜的組成：

開關柜應滿足GB3906-1991《3-35 kV交流金屬封閉開關設備》標準的有關要求，由柜體和斷路器二大部分組成，具有架空進出線、電纜進出線、母線聯絡等功能。柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

1.柜體的材料：

1)冷扎鋼板或角鋼(用于焊接柜);

2)敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜).

3)不銹鋼板(不導磁性).

4)鋁板((不導磁性).

2.柜體的功能單元：

1)主母線室(一般主母線布置按“品”字形或“1”字形兩種結構）；

2)斷路器室；

3)電纜室；

4)繼電器和儀表室；

5)柜頂小母線室；

6)二次端子室。

高壓開關柜一般分為移開式和固定式兩種類型，區別于移開式的有可抽出部件（手車），其余大致相同：高壓開關柜的外殼和隔板是采用敷鋁鋅鋼板或優質冷軋鋼板經CNC機床加工后焊接或用螺栓拼接而成，高壓開關柜被隔板分隔成手車室（斷路器室）、母線室、電纜終端隔室、儀表室和泄壓室。

一、10千伏高壓開關柜由哪幾部分組成

高壓開關是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV~550kV的電器產品，主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。

高壓開關制造業是輸變電設備制造業的重要組成部分，在整個電力工業中占有非常重要的地位。

常見的10KV高壓開關柜有小車斷路器，綜合保護器，高壓帶電顯示器，接地刀開關，高壓電流互感器，電壓互感器， 零序互感器。加上常見的旋鈕，轉換開關，電流表等。

二、高壓開關柜有哪些電氣元器件組成

高壓開關柜在電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，高壓柜的組成主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。

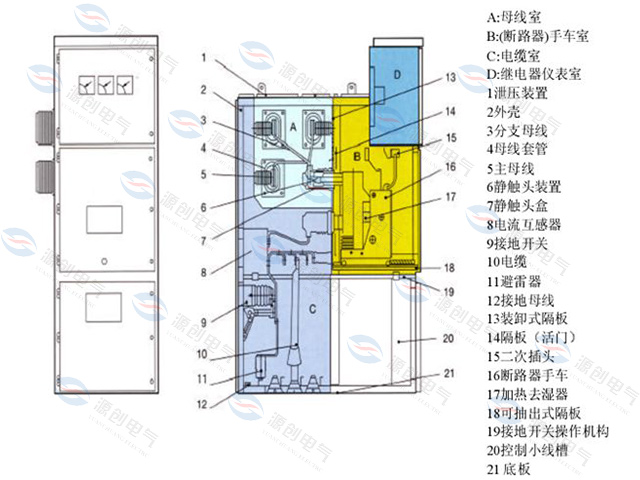

高壓開關柜的組成及元器件圖如下：

高壓配電柜都有哪幾部分組成？

以10KV為例說

1、主要的一次部分：母排、上隔離刀閘、真空斷路器、下隔離刀閘、下接地

2、主要的輔助部分：電流表、電壓表、傳感器、電流互感器、電能表、保護裝置、零序互感器

3、主要的二次部分：電壓小母線引下線、交流小母線引下線、直流小母線引下線、CT二次線、通訊測控線等。

附：35KV高壓開關柜的依據標準

35KV高壓開關柜的依據標準：

GB156-93標準電壓

GB311.1 　 高壓輸變電設備的絕緣配合

GB311.2～GB311.6-83 高電壓試驗技術

GB763-90交流高壓電器在長期工作時的發熱

GB1408-89 固定絕緣材料工頻電氣強度的試驗方法

GB2706-89 交流高壓電器動、熱穩定試驗方法

GB2900.1-82 電工名詞術語 基本名詞術語

GB3309-89 高壓開關設備常溫下的機械試驗

GB3804-90 3～63KV交流高壓負荷開關

GB7354-87 局部放電測量

GB11022-89 高壓開關設備通用技術條件

SD/T318-89 高壓開關柜閉鎖裝置技術條件

DL/T402-91 交流高壓斷路器訂貨技術條件

DL/T539-93 戶內交流高壓開關柜和元部件凝露及污穢試驗技術條件

DL/T593-96 高壓開關設備的共用訂貨技術條件

DL/T404-1997 戶內交流高壓開關柜訂貨技術條件

SDGJ14-86 導體和電器選擇設計技術規定

GB50060-92 3-110KV高壓配電裝置設計規范

SDJ9-88電氣測量?jī)x表裝置設計技術規程

DL/T620-1997 交流電氣裝置的過電壓保護和絕緣配合

SD334-89 高壓帶電顯示裝置技術條件

IEC-2981kV以上52kV及以下高壓交流金屬封閉開關設備和控制設備

通過以上描述，就可以知道高壓開關柜對技術標準要求很多，如此才能保證在生產運行中的安全，確保人員和物資不受到侵害。
