1 引言

　　近年來,我國電力裝機容量速度增加,大大緩解了供電緊張的局面。隨著供電量的增加,系統線損也將增大。據統計,電力系統的無功功率損耗最多可達總發電容量的20%～30%,也就是說大約1/4的發電容量都將用來抵消輸配電過程中的功率損耗。所以功率因數越低，對電力系統運行越不利，主要原因有如下兩方面：

　　1）發電機、變壓器的額定視在功率為SN=UNIN，它代表設備的額定容量，在數值上等于允許發出的最大功率。因?yàn)榘l(fā)電機在額定工作狀態下發出的有功功率為

　　P=UIcosφ

　　當負載的功率因數cosφ=1時，PN=SN，其容量得到了充分利用。當負載的功率因數cosφ<1時，發電機的電壓和電流又不容許超過額定值，顯然，這時發電機所能發出的有功功率較小，而無功功率則較大。無功功率越大，電路與電源之間能量交換的規模越大，發電機發出的能量得不到充分利用。同時，與發電機配套的原動機及變壓器等設備也不能充分利用。

　　2）在電壓一定的情況下，對負載輸送一定的有功功率時， 功率因數愈低，輸電線路的電流就愈大。不僅增大線路上的壓降，同時也加大了線路上的功率損耗。

　　由此可見，提高電網的功率因數即無功補償，對國民經濟的發展有著極為重要的意義。

2 并聯電容器進行無功補償

　　1） 補償原理

　　實際工程中大多數為感性負載，其功率因數都比較低，感性負載并聯電容器是提高功率因數的主要方法之一。

　　感性負載的電流超前于電源電壓，而容性負載的電流滯后于電源電壓，所以超前電流與滯后電流的可以互補,從電容并聯點之前的電源（或電網）吸收的無功功率減少了,也就是電容性負荷的無功功率補償了電感性負荷的無功功率。當電網容量一定時,使無功功率減少,從而可大大提高功率因數。

　　2） 補償與控制方式

　　常用補償?shù)姆椒ǎ阂环N是集中補償（補償電容集中安裝于變電所或配電室，便于集中管理）;一種是集中與分散補償相結合（補償電容一部分安裝于變電所，另一部分安裝于感性負載較大的部門或車間。這種方法靈活機動，便于調節，且可降低企業內供、配電線路的損耗。

　　補償常用控制方式：

　　根據用電設備負載的情況，測算出補償電容容量，選用合適的無功補償裝置，并利用交流接觸器進行分級手動投切電容。這種控制方式顯然不能滿足自動化工業控制的要求。

　　由分立元件組裝的自動控制設備，這種產品元件繁多，設備笨重龐大，線路復雜，可靠性差，出現故障時維修難度大。有的使用單位由于設備無法修復，只好人工手動來進行控制，在科學技術迅速發展，集成電路、微電子技術已經普及的今天，這種狀況已遠遠不能適應現代化生產的要求。

　　以單片機為主控單元的電壓無功控制系統得到很大發展，但單片機抗干擾能力較差，在中、高壓無功補償領域的可靠性不易保證。另一方面電壓等級越高的變電站其輻射范圍也越大，故障的波及面也大，因此系統對它的控制能力、通信能力要求也更高。

3 PLC無功自動補償系統設計

　　3.1 PLC的引入

　　PLC是以微機技術為基礎發展起來的新一代工業控制裝置，它的結構形式基本上與微型計算機相同，小型PLC是為取代傳統的繼電接觸式控制系統和其它順序控制器而設計的，故又與通用微型計算機的硬件有所區別。它是把繼電器控制的優點，與計算機的功能齊全、靈活性、通用性相結合，用計算機編程軟件邏輯代替繼電器接線邏輯的通用性自動控制備。是一種較理想的新型工業控制裝置。因此，對大港油田煉油廠無功自動補償系統進行了改造，在原分立元件組裝的補償設備的基礎上，設計了可編程控制器（PLC）無功自動補償系統。

　　3.2 系統的硬件設計

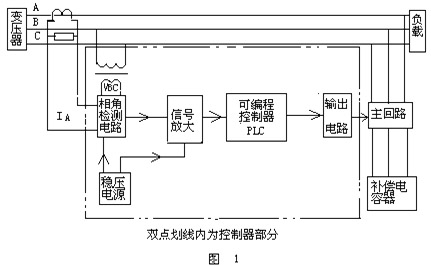

　　原分立元件組成的無功自動補償控制器主要由相角檢測電路、加法電平轉換與延時電路、減法電平轉換與延時電路、可逆計數器、譯碼器、輸出電路等十部分組成，改用PLC控制后，系統構成的硬件框圖如圖1 。

　　原系統的主回路、相角檢測電路、輸出電路、穩壓電源繼續采用，而加法電平轉換與延時電路、減法電平轉換與延時電路、時鐘脈沖發生器、可逆計數器、清零電路、譯碼器等硬件電路的控制功能用PLC實現。相角檢測電路的輸出信號較弱，不足以驅動PLC的輸入，所以該信號要經放大處理后，作為PLC的輸入信號。根據系統的控制要求，利用PLC的軟件實現自動控制。原輸出電路中的三極管開關電路，用PLC的輸出繼電器實現。由于受到PLC輸出點容量的限制，加入中間繼電器作為輸出電路。

　　3.3 PLC的選型

　　選用日本OMRON C28P作為控制主機，其主要技術參數和性能為：存儲容量1194地址，內部輔助繼電器136點，保持繼電器160點，定時器/計數器48個，輸入光電隔離，輸出繼電器隔離，主機I/0點數可擴展為80/60點，具有基本邏輯指令和功能較全的專用指令，具有較強的數據處理能力，可以滿足無功自動補償控制系統的要求。

　　3.4 PLC軟件設計

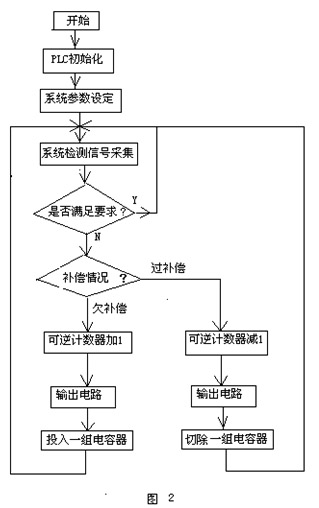

　　控制程序采用模塊化、結構化設計，層次分明，結構清楚。程序流程圖如圖2。檢測模塊隨時采集用電系統的相角信息，然后和給定參數進行比較，如果不滿足要求，及時投入或切除補償電容器，保證用電系統的功率因數滿足設定要求。

4 PLC無功自動補償控制系統的優點

　　4.1可靠性高。

　　采用分立元件組裝的控制系統，每個部分都由幾十個元件成，整個控制器有數百個元器件，任何一個元器件出現問題都會造成整個控制器故障而不能正常工作。而采用PLC進行控制，使線路大大簡化，從根本上減少了故障的機遇。另外還采用了模塊式結構，使得該系統的可靠性大大提高。

　　4.2抗干擾能力強

　　由分立元件組成的控制系統，其中采用了大量的二極管、三極管、電容等元件，對電路的工作環境和溫度有一定的要求而PLC是專為工業控制設計的，在設計和制造過程中采取了多種抗干擾措施，可在惡劣的工業環境下與強電設備一起工作，抗干擾能力強，運行穩定性高。

　　4.3便于安裝，維護方便

　　與分立元件控制系統比較，PLC控制系統體積小、重量輕，便于安裝。該系統具有自檢和監護功能，而且能動態地監視控制程序的執行情況，為現場的調試和維護提供了方便，由于接線少，所以維護方便，修復時間短。

5 結論

　　實際運行結果證明，以上控制系統完全滿足技術指標要求。采用PLC進行無功自動補償控制，整個系統結構簡單，運行穩定，可靠性高。無論從經濟的角度考慮，還是從技術方面分析，都不失為最佳的選擇。
