高壓水阻柜，也稱為高壓鼠籠式液體電阻啟動柜子，它是在高壓鼠籠式（同步）電機的定子回路中串入起分壓和限流作用的特種水電阻，在完成起動的過程中，水電阻阻值在設定的時間內自動實現由大到小的無級變化，從而使加在電動機定子上的端電壓逐步升高，當電動機的轉速接近額定轉速時，水電阻自動切除，投入全壓運行，從而實現電動機的低電流平穩軟起動。

也就是說水電阻就是它的核心部件，其它一切諸如PLC、溫控儀、接觸器斷路器等元件都是為水電阻服務的，它們共同組成了一套可控阻值的高壓軟啟動設備。

一、水電阻的基本原理

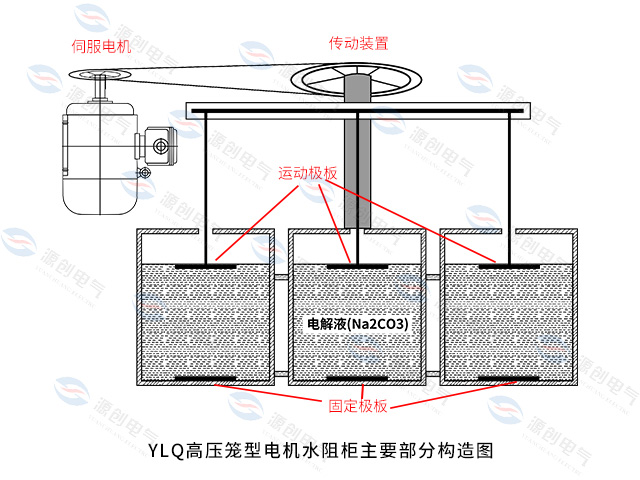

靠溶解在水中的電解質（Na2CO3）離子導電，電解質充滿于兩個平面極板之間，構成一個電容狀的導電體，自身無感性元件，故與頻敏、電抗器等起動設備相比，有提高電動機的功率因數，節能降耗的功能。

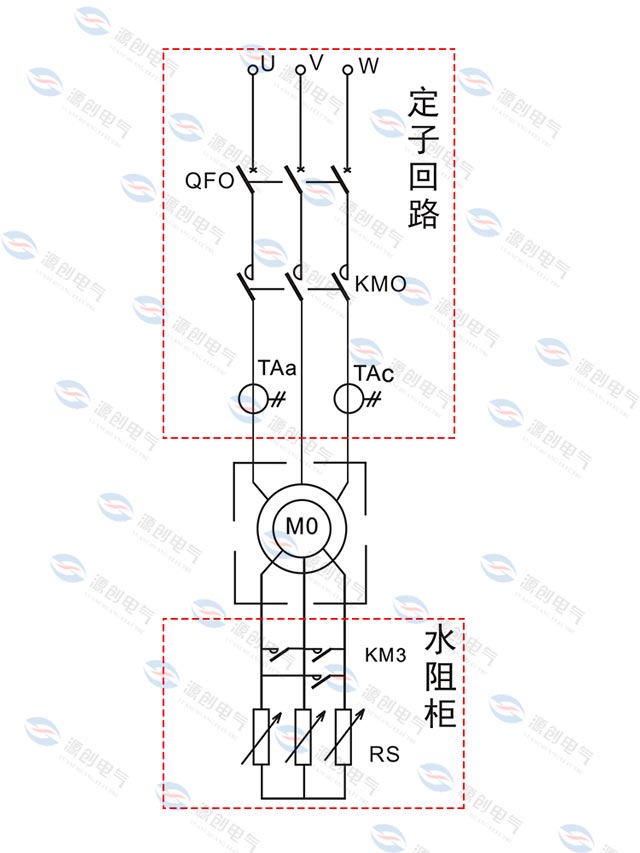

水電阻串入電動機定子回路以后，不僅能改變電動機的轉差率S，達到調速的目的，還能增加電動機起動時的轉矩，減小起動電流。具有平滑無級調速，并可使轉速達到額定轉速。

YLQ系列水阻柜就是以改變串入電機定子回路的水電阻來調節電機轉速的，電阻越大，電機轉速越低；電阻為零，電機達到全速。


技術特點

·恒流軟起動：起動電流為額定電流的2-3.5倍，降低電動機的溫升，有效延長電機的使用壽命。

·起動平滑無沖擊，起動壓降在9%以內，對電網影響小。

·不受電網電壓波動和負載變化的影響，可一次起動成功，并可連續起動5-7次。

·配有完善的報警提示功能和電機保護功能。

·結構簡單，操作自動化，維護方便。

·采用PLC控制或者繼電器控制。可檢測起動電流，實現閉環控制。

高壓水阻調速與低壓變頻調速比較

1、大容量變頻器產生的高次諧波對電網產生比較大的污染，使電力變壓器發熱，干擾弱電儀表的運行，并且功率因數低，在50％的額定轉速時功率因數只有0.3～0.5。而液體電阻調速不僅不產生任何諧波，而且在任何低速下都能維持電機功率因數達0.8～0.9，可明顯地改善電網質量，提高功率因數，同時變頻調速技術復雜，維修困難，而液體電阻迅速簡單實用，維護方便。
2、從能量轉換角度上看，液體電阻調速器是將全部的轉差率轉換成熱能的形式，即它是以增加轉差功率的消耗來換取轉速的降低，轉速約低，調速效率約低，全速時高于變頻，變頻則無上述缺點。
3、變頻可以實現從零到全速的調速過程，而水阻調速比為1：2。
4、目前低壓變頻器成熟產品大功率只有315KW，而水阻調速可以達到3200KW，高壓變頻器則價格昂貴。
5、電機容量大于250KW后一般都采用高壓。因?yàn)樵谶\(yùn)行中，低壓損耗大、不經濟、不合理。

水阻柜的優缺點

優點：水電阻以串極調速而運行，不會產生諧波或者其它電磁污染,可靠性好,維護成本極低。

缺點:水電阻對環境低溫(0度以下時,要有自動加熱裝置)既受環境溫度和弱堿的配比影響,效率不如變頻.目前對高壓繞線式電機來說,水電阻調速性價比是好的,這是沒說的。
目前存在的問題:目前沒有進一步的量化控制手段。水電阻的可靠性很高，而且成本只有高壓變頻器或者固態軟啟動柜的1/4~1/3，就成本來說，用戶肯定初步選擇水電阻。
但是論科技含量當然不如高壓變頻器和固態軟啟動柜。
