高壓固態軟啟柜是一種新型智能電動機起動裝置，適用于鼠籠式異步、同步電動機。它是集起動、顯示、保護、數據采集于一體的電機終端控制設備。用戶使用較少的元件，就可實現較復雜的控制功能。

可以說在不考慮成本的前提下，高壓固態軟啟動柜能用于一切電動機，保證你用的十分舒服。不過在現實情況下，我們也要考慮成本和綜合因素，所以其它類型的軟啟動產品也是有存在的價值和市場空間的。

好了，廢話不多說，所謂一拖一，一拖二，就是一臺軟啟動拖動一臺電機，一臺軟啟動拖動兩臺電機。當然也可以一拖三的，不過在現實使用中發現一拖三會造成后期維護的繁瑣，技術師傅腦殼都大了，所以我們一般不會推薦企業用一拖三。

如果有公司推薦你用一拖三，估計也就是為了提升產品的總價格，反正后期維護他們又不負責！

為什么會有企業想到用一拖二呢？自然是能節省出一臺高壓固態軟啟動柜的錢，也就是變相降低成本了，沒毛病！

但是要記住，一拖二，只能先后切換著來啟動，兩臺電機是無法同時啟動的，間隔時間為15分鐘。另外，兩臺電機的功率要相同，否則也不能共用一個固態軟啟動柜。

在使用了一拖二的情況下，高壓固態軟啟動柜軟停車功能基本上是不能用了，這個時候建議另外加裝電動機過載保護元件。

也有客戶認死理不加的，因?yàn)閷?duì)電機的損害是看不見的，只能等電機出故障的那天才醒悟，這和人對于預防身體疾病的看法是一樣的。為此我們沒少建議客戶，還因此鬧出了很多不愉快，但是我們堅持要這么做，因?yàn)閷?duì)客戶負責！

下面細說一下高壓固態軟啟動一拖二的運行過程，先上圖。

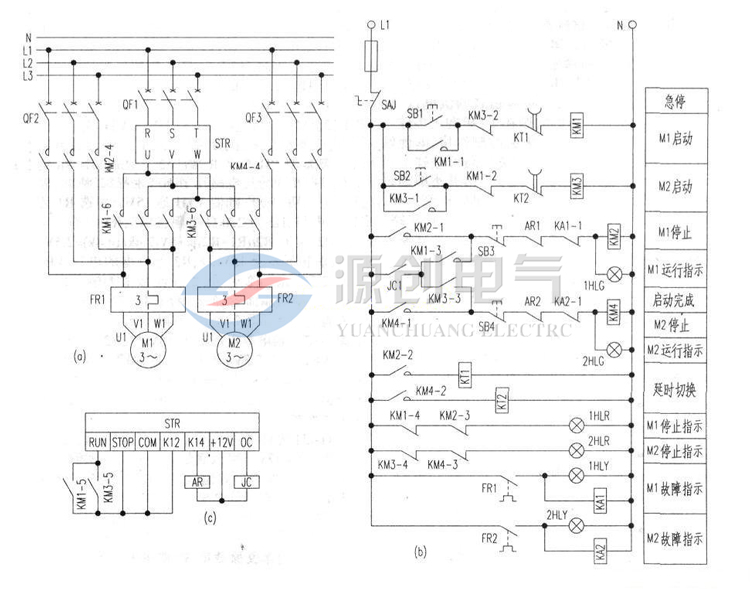

該電路由a、b、c三部分組成，其中圖a為STR軟起動器主電路，圖b為二次控制電路，圖c為STR控制電路。當按下按鈕SB1，交流接觸器KM1線圈得電吸合動作，且其常開輔助觸點KMl-1閉合自鎖，其常開主觸點KMl-6閉合，觸點KMl-5也閉合，電動機Ml軟啟動工作。當轉速接近（或達到）額定轉速時，旁路繼電器JC得電吸合動作，其常開觸點KM2-1l閉合自鎖，觸點KM2-2閉合，延時時間繼電器KT1線圈得電吸合，延時斷開常閉觸點KT1斷開接觸器KM1線圈電源．KM1失電釋放。主觸點KMI-6斷開復位，與此同時，主觸點KM2-4閉合，電動機M全電壓旁路運行．M運行指示燈1HLC點亮。常開觸點KMI-5斷開復位，軟啟動結束，為啟動電動機M2作準備。

　　當需要啟動電動機M2時，按下啟動按鈕SB2，交流接觸器KM3得電吸合且自鎖，其觸點KM3-5閉合，軟啟動器啟動工作，主觸點KM3-6閉合，電動機M2啟動運行。當電動機M2轉速接近（或達到）額定轉速時，旁路繼電器JC得電吸合，觸點JC1閉合，交流接觸器KM4得電吸合．且觸點KM4-1閉合自鎖。觸點KM4-2閉合，得電延時時間繼電器KT2得電吸合，其延時斷開觸點KT2延時斷開接觸器KM3線圈電源，KM3失電釋放，其主觸點KM3-6斷開復位。此時，主觸點KM4-4閉合，電動機M2旁路全壓運行。并且M2運行指示燈ZHLG點亮。

　　當需要停機時，按下停止按鈕SB3（或SB4）．交流接觸器KM2（或KM4）失電釋放，其主觸點KM2-4（或KM4-4）斷開三相主電源，電動機Ml（或M2）失電停止運行。

　　當電動機Ml（或M2）發生過電流、斷相、堵轉等故障時，故障繼電器AR動作，其常閉觸點AR1（或AR2）斷開，切斷接觸器KM2（或KM4）線圈電源，且失電釋放，且其主觸點KM2-4(或KM4-4)斷開三相電源，電動機Ml（或M2）失電停止運行。相應的指示燈IHLR（或2HLR）點亮，運行指示燈IHLC（或2HLC）熄滅。

當電動機Ml（或M2）因過載，熱繼電器FRI（或FR2）動作，其常開觸點FR1（或FR2）閉合，接通中間繼電器KA1，Ml故障指示燈1HLR（或M2故障指示燈2HLY和中間繼電器KA2）電源回路．KA1（或KA2）得電吸合，其觸點KAI-1(或KA2-1)斷開，接觸器KM2（或KM4）線圈回路電源失電釋放，電動機Ml（或M2）停止運行。Ml（或M2）故障指示燈點亮。

在實際操作過程中，使用高壓固態軟啟動柜時一般要注意以下幾個問題：

1.控制電源的問題

通常在簽訂技術協議時，由于未對控制電源為交流還是直流以及控制電源是否需要雙電源做明確的的要求，到達現場的設備均為單電源380V交流操作，380V交流電源一般取低壓配電柜。當變壓器的高壓配電柜以及低壓配電柜出現問題時，高壓固態軟啟動柜的控制回路失電，無法進行觸發控制，柜體就不能進行工作。如果控制電源為直流220V電源，相對來說，高壓固態軟啟動柜的控制回路失電的情況就大大減少。首先，直流220V電源有直流屏供電，直流電源系統包括全密封鉛酸維護電池和帶有微機自動控制的高頻開關充電模塊以及微機型智能監控單元，而且直流屏的供電為兩路380V交流電壓并取自不同電源點，相對交流電源來說更加安全可靠。所以建議柜體的控制電源明確為直流電源。

2.控制方式的問題

高壓固態軟啟動柜一拖二控制方式，容易造成兩臺電機不能同時啟動，兩者啟動時間間隔為15分鐘，這樣就迫使柜體必須增加一個選擇開關，一檔為1#電機，另一檔為2#，如果簽訂技術協議時，采購方?jīng)]有明確選擇開關的安裝位置，則一般情況供貨方將再次安裝在啟動柜面板上，那么將會造成實際操作過程的繁瑣，操作人員首先要到安裝軟啟動柜的地方把選擇開關打到想啟動的電機檔位上，再到現場進行電機的啟動，相隔15分鐘后，要啟動另一臺電機，又要到軟起室把開關打到另一檔，方可到現場啟動另一臺電機，然而軟啟動室通常都是關閉情況，所以我們建議選擇開關安裝在現場，以便操作。

3.柜體的二次控制部分的問題

高壓固態軟啟動一拖一方式控制時，轉換開關也應安裝在現場操作柱上，很多人認為只要在現場操作柱上安裝上啟動停按鈕，轉換開關還有啟停指示燈就可以了，而忽視了緊急停車這個問題，實際上高壓固態軟啟動本身帶有軟停車的功能，通過軟停按鈕，電機平滑的停車，對電機的沖擊會影響很小。但是如果人員正好在機旁，而電機發生故障，保護還未動作時，電機必須要馬上停車。此時為了保護設備的安全，只有采取緊急停車，那么我們可以從軟啟動本體上把緊急停車按鈕引至現場，并使軟啟動和高壓開關柜聯鎖，當發生故障時，按下緊急停車按鈕，使開關柜和軟啟動柜同時斷電，確保電機第一時間內停止運。
