(1)補償無功功率,可以增加電網中有功功率的比例常數



    (2)減少發,供電設備的設計容量,減少投資,例如當功率因數cosΦ=0.8增加到cos4=0.95時,裝1Kvar電容器可節省設備容量0.52KW;反之,增加0.52KW.對原有設備而言,相當于增大了發,供電設備容量.因此,對新建,改建工程.應充分考慮無功補償,便可以減少設計容量,從而減少投資.



    (3)降低線損,由公式△P%=(1-cosΦ/cosΦ)X100%得出其中cosΦ為補償后的功率因數,cosΦ為補償前的功率因數則



    cosΦ>cosΦ,所以提高功率因數后,線損率也下降了.減少設計容量,減少投資,增加電網中有功功率的輸送比例,以及降低線損都直接決定和影響著供電企業的經濟效益.所以,功率因數是考核經濟效益的重要指標,規劃、實施無功補償勢在必行.



    3.無功補償?shù)脑瓌t



    提高用電單位的自然功率因數,無功補償分為集中補償,分散補償和隨機隨器補償,應該遵循：全面規劃,合理布局,分級補償,就地平衡;集中補償與分散補償相結合,以分散補償主;高壓補償與低壓補償相結合,以低壓補償為主;調壓與降損相結合，以降損為主的原則.



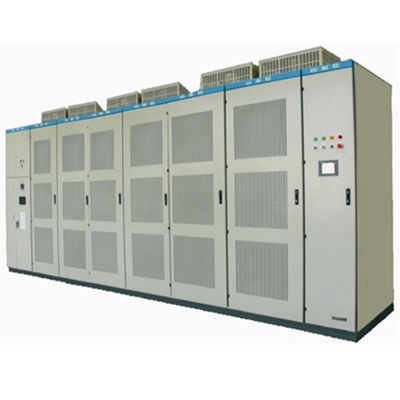

    4.無功補償裝置的組合元件



    (1)低壓無功補償設備的組合元件



    ①無功功率自動補償控制器



    根據電網無功功率是否達到無功設定值來控制電力電容器的投入和切除,并且有過,欠電壓保護功能



    ②無觸點可控硅模塊或智能復合開關



    ③電容器(內帶放電電阻)



    ④熔斷器



    ⑤電流互感器



    ⑥避雷器



    ⑦開關



    ⑧電抗器(對無觸點開關起到過電流保護作用;對防止電容器過電流也起到抑制作用)



    另外,還裝配監視用的電壓表,電流表,功率因數表和信號指示燈等.



    無功補償是用來提高電壓質量、降低網損的有效措施之一，方法是給感性電路中的電感并聯電容器，使感性負荷所吸收的無功功率大部分有電容器提供。無功補償容量的確定有一般方法和優化方法。本文簡略分析無功補償容量的經典優化法。



    1 補償容量優化法



    無功補償容量的優化法是：分別從網損最小、年運行費用最小、年支出費用最小的觀點出發，求出最佳補償容量的算法。這些算法的特點是：求得所要求的量值的數學表達式，然后用求函數極值的方法，求得補償容量。是一些古典的求極值算法，故稱為經典優化法。



    1.1 按網損最小確定補償容量



    無功補償?shù)哪康氖墙祿p節能，因此，從網損最小的觀點出發來確定補償容量是很重要的。如圖1所示，該圖中各段時間內的總無功負荷為Q，，Q：，…，Q。，假定網絡總補償容量為Q。，則全年的電能損耗和無功負荷的關系為：



    其中：△Pc是補償電容每Kvar的有功損耗(kW);T是年運行時間;R是補償點至電源的等值電阻(Ω)。為使網損最小，可將網損△A對Qc微分，并命其為0，則其：



    這種算法比較簡單，但沒有計人補償電容所需要的費用。該算法所能保證的只是網損最小，但如果考慮安裝補償電容的費用，不一定是最經濟的。



    1.2 按年運行費用最小確定補償容量



    年運行費用由兩部分組成：第1部分是加裝電容器后網絡損耗的電價，即F1=△A×β，△A是年電能損耗(kW.h)，β是有功電價[元/(kW.h)]第2部分是補償裝置的年運行、維護費用，即F2=KaKcQc，其中Kc是裝設單位補償容量的綜合投資(元/Kvar)，Ka是補償裝置的維護費用率(%)。年運行費用F=F1十F2=△A ×β十KaKcQc，將△A值代人。為使F最小，將F對Qc微分并命其為0，得：



    1.3 按年支出費用最小確定補償容量



    年支出費用是指同時考慮年運行費和投資的回收。設投資每元錢的回收率為Ke%，年支出費用為：Z=F+KeKcQc，其中F是年運行費用;Ke是投資每元錢的回收率。該式采用直線平均法，將電容補償的總投資平均分?jǐn)傇诟鱾€(gè)年度。為使年支出費用最小，將Z對Qc微分并令其為0，從而可求得：



    上述3種方法的基本思想和計算公式的形式很相似，但其所計及的因數和獲得的經濟效益卻各不相同，所以其適應的范圍也因此而異。通過分析，可見;第1種方法的補償量和投資均是最大的;第2種方法的補償量和投資皆居中;第3種方法的補償量最小，因此其所用的投資也最小。



    2 分支線路中補償容量的最佳分配



    在此仍然采用經典優化法。首先求出線路的總損耗△p的表達式，為了使總損耗最小，將△p對分支的補償容量Qci微分并令其為o，便可求得各分支的最佳補償容量Qci。



    2.1 輻射分支線路中的補償容量的最佳分配



    圖2所示的輻射式分支網絡中，若其共有n個分支，則裝置的總?cè)萘縌c在各個分支中應該進行合理分配?？倱p耗表達式為：



    將△p對Qci微分并令其為0，得：



    (Q-Qci)Ri=(Q-Qc)R



    其中：Q是網絡總無功負荷;Qc是補償總?cè)萘?只是全網等值電阻。從該式可得：



    這說明：在輻射分支網絡中，當網絡無功總負荷Q、總補償容量Qc及各分支無功Qi為已知的條件下，各分支的補償容量Qci只取決于全網等效電阻尺和各個分支電阻Ri。



    2.2 非純輻射分支線路中的補償容量的最佳分配



    典型的非純輻射電網如圖3所示，如果要在第i個節點進行補償，則要對第i一1個節點和i個節點的情況聯合考慮。如果第i一1個節點和i個節點之間的無功容量為Qi-1，而節點i一1和i之間的總補償容量為Qci-1，i，則兩者可分別視為節點i之后的總無功需求量和總補償容量。如此可套用上式，得：



    其中：Q是第i個分支的無功負荷(Kvar)，R∑i是第i個節點后網絡的等效電阻(Ω)，Ri是第i個分支的電阻(Ω)，而且



    3 其 他



    用經典優化法，還可計算負荷沿線分布時最佳補償點的位置和容量配置。其中負荷沿線分布的情況有：均勻分布、遞增分布、遞減分布、等腰分布等。補償方式有單點補償、兩點補償和n點補償。當無功負荷非均勻分布時，補償容量用相對分析法來確定。該方法通過引入阻值系數，將非均勻分布負荷化為求解均勻負荷分布的問題，然后用疊加原理，將多電源供點的問題化為單電源供電問題來求解。在此，由于篇幅有限，只能提到而已。
