在電力系統中，由于無功功率不足，會使系統電壓及功率因數降低，從而損壞用電設備，嚴 重時會造成電壓崩潰，使系統瓦解，造成大面積停電。另外，功率因數和電壓的降低，還會 使電氣設備得不到充分利用，造成電能損耗增加，效率降低，限制了線路的送電能力，影響 電網的安全運行及用戶的正常用電。



    在電力系統中除發電機是無功功率的電源外，線路的電容也產生部分無功功率，在上述兩種 無功電源不能滿足電網無功功率的要求時，需要加裝無功補償設備。



    無功補償應按分層、分區和就地平衡的原則考慮，并能隨負荷和電壓進行調整，保證系統各 樞紐變電站電壓的正常和事故后均能滿足規定的要求，避免經長線路或多級變壓器傳送無功 功率。



    1 無功補償設備的類型



    1.1 無源補償設備裝置



    有并聯電抗器、并聯電容器和串聯電容器。這些裝置可以是固定連接式的或開閉式的，無源 補償設備僅用于特性阻抗補償和線路的阻抗補償，如并聯電抗器用于輸電線路分布電容的補 償以防空載長線路末端電壓升高，并聯電容器用來產生無功以減小線路無功輸送，減小電壓 損壞;串聯電容器可用于長線路補償(減小阻抗)等。



    1.2 有源補償裝置



    通常為并聯連接式的，用于維持末端電壓恒定，能對連接處的微小電壓偏移做出反應，準確 地發出或吸收無功功率的修正量。如用飽和電抗器作為內在固有控制，用同步補償器和可控 硅控制的補償器作為外部控制的方式。



    2 無功補償設備的作用



    2.1 改善功率因數



    要盡量避免發電機降低功率因數運行，同時也防止向遠方負載輸送無功引起電壓和功率損耗 ，應在用戶處實行低功率因數限制，即采取就地?zé)o功補償措施。



    2.2 改善電壓調節



    負載對無功需求的變化，會引起供電點電壓的變化，對這種變化若從電源端(發電廠)進行調 節，會引起一些問題，而補償設備就起著維持供電電壓在規定范圍內的重要作用。



    2.3 調節負載的平衡性



    當正常運行中出現三相不對稱運行時，會出現負序、零序分量，將產生附加損耗，使整流器 波紋系數增加，引起變壓器飽和等，經補償設備就可使不平衡負載變成平衡負載。



    3 電力系統中消耗無功功率的設備



    電力系統中消耗無功功率的設備主要有用電設備、電力線路和變壓器。



    用電設備：由于大多數用電設備的功率因數均小于1，因此在設備運行中要消耗無功功率。



    電力線路：電力線路上的無功功率損耗包括線路電抗中的無功功率損耗和并聯電鈉中的無功 功率。



    變壓器：變壓器的無功功率損耗由兩部分組成，勵磁支路的無功功率損耗和繞組漏抗中的無 功功率損耗。勵磁支路的無功功率損耗與變壓器所施加的電壓有關，繞組漏抗中的無功功率 損耗與變壓器的通過功率成比例。



    在超高壓電網中，由于電壓等級高，輸電線路長，其分布電容對無功功率平衡有較大的影 響。當傳送功率較大時，線路電抗中消耗的無功功率將大于電納中產生的無功功率，線路為 無功負載;當傳送功率較小時，電納中產生的無功功率大于線路電抗中的損耗，線路為無功 電源。但在實際運行中，按線路最小運行方式配置的補償度約為70%的并聯電抗器長期是投 運的，這對線路傳輸功率較大時的無功功率平衡是不利的。另一方面，無功功率的產生基本 上沒有損耗，故無功功率不宜長距離輸送。所以一般在超高壓樞紐變電站主變壓器低壓側安 裝無功補償裝置，來滿足無功功率的就地平衡，使其平衡在系統額定電壓運行水平。變電站 的無功補償：并聯電容器補償，串聯電容器補償，靜止補償器;超高壓變電站常采用斷路器 投切無功補償裝置和無功靜止補償裝置。當電壓滯后電流時，則為滯相，此時輸出為容性; 當電壓超前電流時，則為進相運行，此時輸出為感性;靜補進相運行時吸收無功，滯相運行 發出無功。

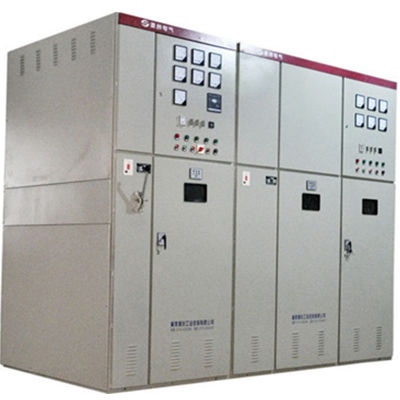

    無功率自動補償器適用于低壓配電系統電容器[CM(22]補償裝置的自動調節，使功率因數達到用戶預 定狀態，提高電力變壓器的利用率，減少線損，改善供電的電壓質量，從而提高了經濟效益 與社會效益。其功能特點有：以無功功率計算投切;電容量、補償精度高;功率因數測量高 ;自動識相功能;自動與人工兩種工作模式;控制參數全數字可調直觀使用方便;人機界面 友好操作方便;自動手動兩種運行方式;具有掉電保護功能數據不丟失;具有過電壓和欠電 壓保護功能;電流信號輸入阻抗低<0.01Ω。



    變電站并聯電容器的接線一般可分為△型和Y型(包括雙△或雙Y)。△型接線的優點是不受 三相電容器容抗不平衡的影響，可補償不平衡負荷，可形成3n次諧波通道，對消除3n次諧波 有利;缺點是當電容器等發生短路故障時，短路電流大，可選用的繼電保護方式少。故一般 選用可補償不平衡負荷時的3n次交流濾波和用于6kV及以上并聯電容器組。特別注意是：Y接 線的中性點不能接地，以免單相接地時對通信線路構成干擾。



    變電站起著接收和分配電能的作用，做好變電站的無功補償和諧波抑制工作，不僅能改變供 電電壓的質量，而且能提高系統的穩定性，在科技發展迅猛的當今社會，無功補償裝置和諧 波抑制，采用的設計方法和設備越來越先進，并且應用到變電站和電網的方方面面，社會要 發展，電力須先行;電力的發展，必須有無功補償和諧波抑制工作的保證，才能使電網安全 運行并保證用戶的正常用電。
