襄陽源創電氣有限公司王工告訴我們：智能低壓無功補償裝置主要由無功補償控制器、智能投切開關、低壓電容器等元器件組成。采用一系列國內領先的技術和最新的電子元器件及新型的機電一體化的智能復合開關，集電網監測與無功補償于一體，不但可以補償電網中的無功損耗，提高功率因數，降低線損，從而提高電網的負載能力和供電質量；同時還能夠?qū)崟r監測電網的三相電壓、電流、功率因數等運行數據，可完成對整個低壓配電線路的監測、分析處理、報表輸出等綜合管理，為低壓配電線路的科學管理提供第一手的可靠數據。其原理圖見圖1。

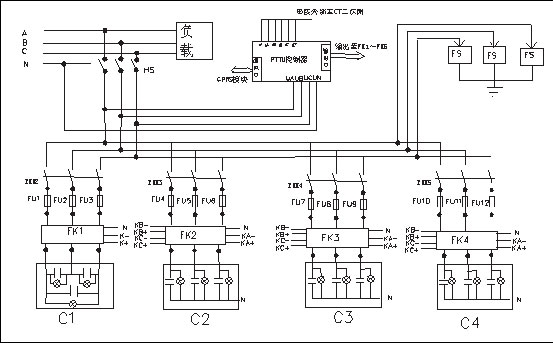

    圖1　智能低壓無功補償裝置原理圖



    利用雙向反并聯的晶閘管與磁保持開關組成的智能復合開關投切電力電容器。當斷路器HS閉合后，控制器開始工作，對無功電流（功率因數）進行計算監測，當無功電流Iq值增大到設定值時，控制器對指定的復合開關輸出過零觸發脈沖使之導通將電容器投入運行，直到功率因數逼近設定值，當無功電流Iq值下降到低于設定值時，控制器停發觸發脈沖信號而將電容器退出，以免電壓過高。其工作流程見圖2。

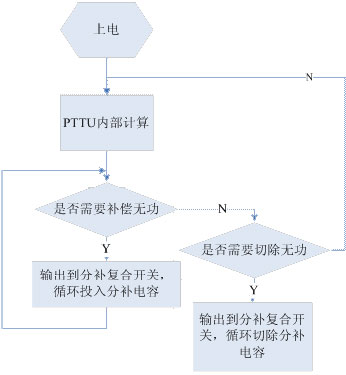

    圖2　智能低壓無功補償裝置工作流程圖



    特點：



    控制器內部具備優化的無功補償策略程序，控制物理量如無功功率（功率因數）、投切時間、電壓電流門限等參數可設置，按照用戶需求和特性動態無功補償，并將共補和分相分組補償有效結合。



    采用智能低壓電子復合開關作為開關元件，徹底解決了電容器投入時的浪涌電流問題，無觸頭燒損之慮，無需散熱，更不會產生諧波注入，安全可靠性高。



    具有完善的過壓、欠壓、缺相、諧波、振蕩等保護措施。



    具備GPRS通信功能，可將補償結果反饋給配電管理系統，計算無功功率經濟效益，并可接受系統控制?？刂破魍瑫r具有配電監測的功能，可通過GPRS通信模塊將配電信息上傳到主站端。



    源于科技，創新不止。襄陽源創電氣有限公司電話：13508662630.
