進相器操作步驟

發布時間:2023-01-31

瀏覽量:0

發布者:源創大白

(一)開車:

    1)打開進相器前柜門,合上空氣開關(QF1),進相器電源接通,柜體面板上紅色指示燈亮(HL1),等待主機起動,關閉柜門。

    2)主機起動,一直到起動完畢,主機正常運轉為止。


(二)投入進相:

    1)打開柜門,觀察控制單元是否正常??刂茊卧r(shí),各指燈顯示如下:

             主板(中間一塊)。除上面三個指示燈(L1、L2、L3)周期性循環顯示外(注意:此指電機在運轉時的狀態。若電機未轉,該三燈為隨機狀態),其它五個燈一直亮著。

             驅動板(兩邊兩塊)。其上各指示燈(12個)均亮,并有輕微閃亮。

             若有任一燈不符合上述狀態,則表明控制單元有故障,應維修好后才可進相。

    2) 用力按一下“進相”按扭(SB1,綠色按鈕),進相器面板上的紅燈滅、綠燈亮(HL2),開始進相。進相器上的電流表指針快速下落并穩定,功率因數表指針快速上升并穩定(指針位于“滯后”區域)

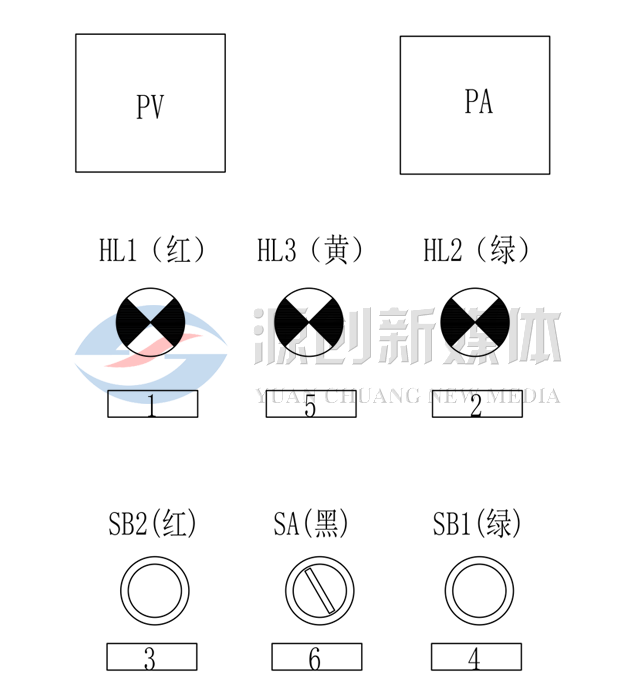

前面板

 ( 三)、退相:

           用力按一下“退相”按鈕(SB2,紅色按鈕),紅燈亮,綠燈滅,進相器即退出狀態。

       (強制退相:若按“退相”按扭不能正常退相,說明進相器強電回路出故障,應并斷進相器內的QF2,迫使進相器緊急退出進相狀態,重點檢修“進相”按鈕SB1)


   (四)停車:

          進相器退相后,按下主機停車按鈕,電機即停車。
