專業生產SVG高壓動態無功補償裝置,LDB低壓動態無功補償裝置，進相器等補償類設備廠家襄陽源創工業控制有限公司（簡稱源創電氣），以高品質，優質的售后服務，專業技術人員跟蹤服務的優勢深受廣大用戶的信賴。SVG無功補償裝置是我們的主打產品，我們與其它品牌產品相比有以下優勢！



一．結構特點



STATCOM-主要由輸入開關柜、變壓器框、功率柜、、控制框等組成。



（1）輸入變壓器

◆ 將電網電壓變?yōu)檫m合功率單元工作的電壓。



◆ 實現高壓與低壓的電氣隔離，各功率單元之間相對獨立，所以可以較容易地引入軟開關控制，直流側的均壓比較容易實現，增加系統可靠性。



（2）功率單元



◆ STATCOM-的核心主電路，用以實現功率變換，其所示。

◆ 模塊化設計，功率單元的結構和電氣性能完全一致，單元可以互換。



（3）輸出電抗器



◆ 用于將STATCOM-與電網連接起來，實現能量的緩沖。



◆ 減少STATCOM-輸出電流中的開關紋波，降低共模干擾。



（4）控制柜



◆ 柜式結構，用于對STATCOM-及其輔助設備的實時控制。



◆ 實現STATCOM-與上位機及控制中心的通訊。



（5） 全數字化控制系統



◆ 實時計算電網所需的無功功率，實現動態跟蹤與補償。



◆ 控制系統采用模塊化設計。



（6）一體化工作站

◆提供友好的全中文WINDOWS監控和操作界面。

◆ 實現遠程監控和網絡化控制。

◆ 內置PLC，可以和用戶現場靈活接口，滿足用戶特殊需求







二．產品特點



STATCOM以高可靠性、易操作、高性能為設計目標，滿足用戶對提高配電電網的功率因數的迫切需要。STATCOM采用新型IGBT功率器件，全數字化微機控制，具有以下特點：



1、安裝、設定、調試簡便；



2、實時跟蹤負荷變化，動態補償無功功率，提高系統功率因數；



3、采用光纖觸發技術，實現一次系統與二次系統的電氣隔離，解決干擾問題，做到了高可靠性和控制性；



4、投切時無暫態沖擊，無合閘涌流，無電弧重燃，無需放電即可再投；



5、功率電路模塊化設計，維護簡單，互換性好；



6、動態響應時間快；



7、實時跟蹤電網電流的變化，對電網無功功率實現動態無級補償；



8、控制器具有高可靠性，而且操作簡單，與系統連接時，不需要考慮交流系統相序，補償裝置保護措施齊全；



9、保護功能齊全，具有過壓、欠壓、過流、過熱等保護，運行可靠性高；



10、裝置電路參數精心設計，發熱量小，設備結構緊湊，占地面積小；



11、控制器實現全數字化，人機界面友好顯示，并且具有聯網通訊功能；



12、主電路采用IGBT組成的H橋功率單元級聯作逆變主電路的結構形式，輸出由階梯正弦PWM波形疊加而成，波形正弦度好；



13、維護量小，運行成本低；



14、控制電源采用AC220V經過UPS后單獨給裝置供電方式，控制電源掉電，可保持正常運行；



15、改善電壓質量，穩定系統電壓，抑制電壓閃變；



16、可并聯安裝，極易擴展容量。



三．接線圖

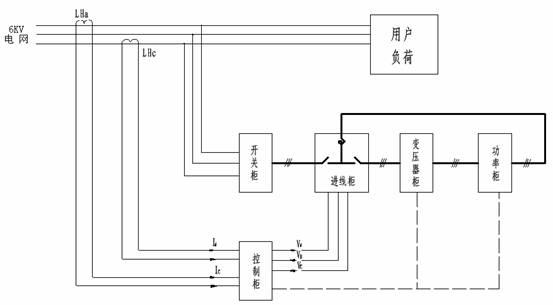

STATCOM與6KV-10KV電網的連接如圖所示。



   STATCOM裝置與6KV-10KV電網的連接圖
