同為補償柜，靜止式進相器與電容補償柜的區別

發布時間：2020-11-28

瀏覽量：0

發布者：未知

分享到

無功功率的危害，使用無功功率補償柜的重要性，針對在電力系統中，由于無功功率不足會使系統電壓及功率因數降低，從而損壞用電設備，嚴重時會造成電壓崩潰，使系統瓦解，造成大面積停電的問題，因此要盡量避免電機降低功率因數運行，同時也要防止向遠方負載輸送無功引起電壓和功率損耗，應采用就地無功補償措施在用戶處實行低功率因數限制。靜止式進相器與電容補償柜同為無功功率補償裝置，它們的區別主要表現在以下方面：

一、作用點不同

靜止式進相器和電容補償柜對電機的作用點不同，電容補償柜在電機的前端定子側進行補償，而靜止式進相器是從電機的末端轉子側進行補償。

二、補償方式不同

電容補償是通過提供無功功率給電機，使電機減少對電網的無功功率的吸收，本身的無功消耗并沒有減少；靜止式進相器補償是通過在電機轉子回路串聯和轉子電流同頻率的電源，改變轉子電流和電壓的相位關系，進而通過磁場減小定子電流和電壓的相位角，使電機的無功功率損耗減少。

三、補償范圍不同

電容并聯在電機的前端，其補償范圍是在補償點的前端，沒有覆蓋后端的電機；靜止式進相器串聯在電機的后端，其補償范圍擴大到了電機補償效果不同。

電容補償是從外部進行的，并沒有改變電機的運行狀況，電機本身的功率因數沒有提高，定子電流沒有下降，消耗的無功功率沒有減少，只是提高了電網的功率因數。所以，嚴格的說，并聯電容補償是對電網的補償，而不是對電機的補償。而靜止式進相器的補償是從電機內部改變運行狀況，使電機本身的功率因數提高到0.95～0.98以上，電子電流下降10～20%，無功功率消耗下降60%以上，進而使電網功率因數得到提高。

靜止式進相器補償使電機定子電流減小的同時，產生許多電容補償所不能達到的效果，電機的定子電流減少使變壓器或電源有更大余量，電機銅損會降低20~30%，自身?yè)p耗會減少，效率提高，電機溫升降低，使用壽命延長，過載能力提高，單耗降低，產生節能效果。這些都是電容外部補償所不能做到的。

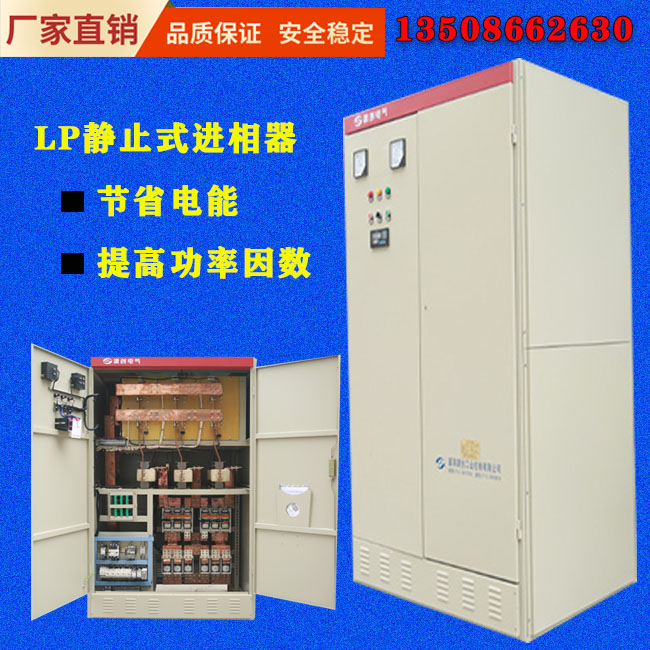

靜止式進相器廠家哪家專業？襄陽源創工業控制有限公司專注于各種型號規格的進相器（靜止式進相器，變負載進相器）及電容補償柜（高壓電容補償柜，低壓電容補償柜）研發與生產，公司實力雄厚，人才濟濟，擁有電氣行業精英的研發團隊，并且公司售后服務周到，在全國客戶心目中擁有良好的口碑，源創電氣的進相器及電容補償柜質量全國領先品牌，是國內較為專業的和口碑較好的進相器及電容補償柜生產廠家，24小時免費咨詢熱線：13508662630張工，微信同號。
