電容補償柜是一種用于補償電力系統中無功功率的設備，以提高電力系統的功率因數和減少電能損耗。在電力系統中，無功功率是必不可少的，因為它為電動機、變壓器等設備的正常運行提供必要的磁場。然而，無功功率在傳輸過程中會產生大量的電能損耗，因此需要進行補償以減少能源浪費。

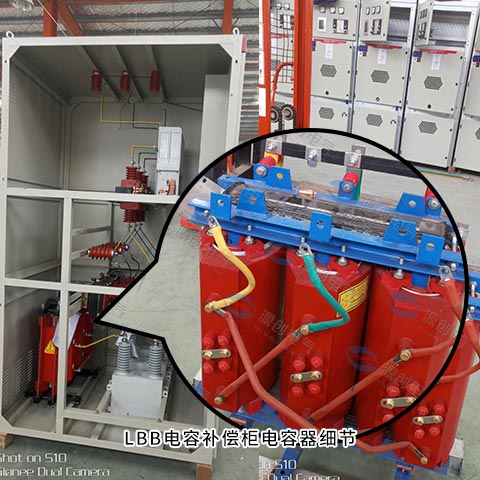

LBB系列自動投切高壓并聯電容器裝置由若干組自動投切補償柜及進線隔離柜組成；每組自動補償柜內包括投切開關、放電線圈、電流互感器、電力電容器、無間隙氧化物避雷器、繼電保護裝置、連接導線、支柱絕緣子、柜體等組成。

電力電容器是用于存儲無功功率的設備，而電抗器則可以限制電流的瞬時變化，保護電容器免受損壞。保護裝置包括過流保護、過壓保護和欠壓保護等，以確保電容器的安全運行?？刂葡到y(tǒng)則根據電力系統的運行狀態和負荷情況，自動調整電容器的投切和容量，以實現最佳的補償效果。

電容補償柜的應用范圍非常廣泛，包括電力系統、工廠、建筑等領域。

在電力系統中，電容補償柜可以安裝在變電站或配電室中，對輸電線路或配電網絡的無功功率進行補償。在工廠中，電容補償柜可以用于電動機、變壓器等設備的無功功率補償，以提高設備的效率和減少能源消耗。在建筑領域，電容補償柜可以用于照明、空調等設備的無功功率補償，以提高建筑的能源利用效率。

一、電力電容器組
電容器組是高壓電容補償柜的核心部分，由多個電容器串聯或并聯組成。電容器組可以根據電力系統的需求進行靈活配置，以滿足不同的補償需求。

二、放電線圈
放電線圈是高壓電容補償柜中的重要組成部分，其主要作用是在電容器組退出運行時，將電容器中的電荷通過放電線圈迅速釋放，以避免電容器過電壓和損壞。

三、熔斷器
熔斷器是高壓電容補償柜中的保護裝置，用于在電容器組發生故障時切斷電流，以保護電容器和其他設備免受損壞。

四、電流互感器
電流互感器是高壓電容補償柜中的測量裝置，用于測量電容器組中的電流大小和方向，以便對電容器組進行精確的補償控制。

五、溫度傳感器
溫度傳感器是高壓電容補償柜中的監測裝置，用于監測電容器組的溫度變化，以避免電容器過熱和損壞。

六、控制系統
控制系統是高壓電容補償柜中的核心控制部分，由微處理器、可編程邏輯控制器等組成?？刂葡到y(tǒng)根據電力系統的運行狀態和需求，對電容器組進行自動控制和調節，以實現最優的補償效果。

LBB系列自動投切高壓并聯電容器裝置技術要求

1、裝置采用標準柜體結構設計，對每條支路補償單元都是標準化結構，每條支路由一個標準單元柜體組成，裝個裝置并柜安裝。

2、每條支路實現標準化設計，每條支路都為一個獨立的電容器組，每個電容器組都可以拿出來獨立使用，裝置擴容非常容易，

3、每條支路結構設計布局合理，動、熱穩定性好，并由觀察窗、電磁鎖和柜門開關，具有強制閉鎖功能，確保運行和維護人員的安全。

4、裝置控制柜安裝有隔離開關，并配有電磁鎖，保證裝置帶電時無法操作隔離開關；確保檢修人員的安全。

5、為在濕度較大的地點使用，可配置防冷凝的加熱器。
