源創電氣：進相器與電容器補償有何區別？

發布時間：2021-04-26

瀏覽量：0

發布者：未知

進相器與電容補償柜均能夠達到提高功率因數，降低線損，節能降耗的作用。相信很多用戶在選擇時往往不知道哪種效果好？那進相器與電容補償柜有何區別呢？具體表現在哪里？本人就針對這個問題作了詳細的歸納總結：
靜止式進相器與電容器對電機補償?shù)谋容^：1、回路不同，2、補償方式不同，3、補償范圍不同，4、補償效果不同?！?/span>
回路不同
靜止式進相器的補償回路和電容的補償回路分別如下：

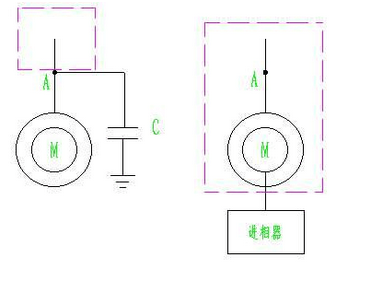

進相器補償回路與電容補償回路比較

從圖中可以看出：靜止式進相器和電容補償對電機的作用點不同，電容是在電機的前端定子側進行補償;靜止式進相器是從電機的末端轉子側進行補償。
各自的回路等效的原理圖分別如下：

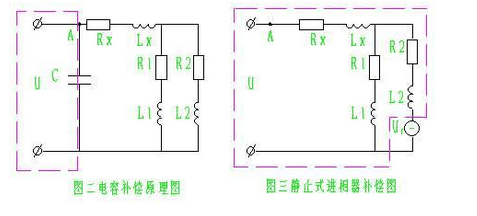

電容補償原理圖和進相器補償原理圖


補償方式不同

電容補償是通過提供無功功率給電機，使電機減少對電網的無功功率的吸收，本身的無功消耗并沒有減少;靜止式進相器補償是通過在電機轉子回路串聯和轉子電流同頻率的電源，改變轉子電流和電壓的相位關系，進而通過磁場減小定子電流和電壓的相位角，使電機的無功功率損耗減少。

補償范圍不同

電容并聯在電機的前端，其補償范圍是在補償點的前端，沒有覆蓋后端的電機;靜止式進相器串聯在電機的后端，其補償范圍擴大到了電機。各自的補償范圍如各自的回路圖中虛線框所示。

補償效果不同
電容補償是從外部進行的，并沒有改變電機的運行狀況，電機本身的功率因數沒有提高，定子電流沒有下降，消耗的無功功率沒有減少，只是提高了電網的功率因數。所以，嚴格的說，并聯電容補償是對電網的補償，而不是對電機的補償。而靜止式進相器的補償是從電機內部改變運行狀況，使電機本身的功率因數提高到0.95～0.98以上，電子電流下降10～20%，無功功率消耗下降60%以上，進而使電網功率因數得到提高。

靜止式進相器補償使電機定子電流減小的同時，產生許多電容補償所不能達到的效果，電機的定子電流減少使變壓器或電源有更大余量，電機銅損會降低20~30%，自身?yè)p耗會減少，效率提高，電機溫升降低，使用壽命延長，過載能力提高，單耗降低，產生節能效果。這些都是電容外部補償所不能做到的。

變負載進相器

在我國，電機所耗電能占整個工業用電的60%-68%，電機等感性負載所引起的無功損耗是電網無功損耗的主要來源，而大中型電機又是許多工業企業的主要用電設備，因此，如何減少大中型電機造成的無功損耗成為許多工業企業節能降耗的關鍵.靜止式進相器是專為大中型繞線式電機節能降耗設計的無功功率就地補償裝置.它串接于交流繞線式異步電機的轉子回路，用以提高電動機的功率因數.靜止式進相器不僅可以發揮現有供電設備的供電潛力，降低電力損耗，從而達到節能目的，提高企業的經濟效益，而且社會效益也十分顯著：電機功率因數的提高，降低電力損耗，還有利于節省煤等不可再生資源，靜止式進相器能夠?qū)崿F(xiàn)電機功率因數的提高，一般可提高到0.96以上.隨著功率因數的提高，定子電流明顯的減小，減小幅度在20%左右，從而有效地減少電動機供電線路的電壓損失及電力損耗.電機功率因數的提高，定子側的無功功率逐漸下降，從而達到了節能降耗的目的。該系統經過試驗和現場調試，其結果表明：靜止式進相器補償效果明顯，具有廣闊的應用前景。
