高低壓電容補償柜的結構組成及各元器件的作用

發布時間：2021-06-01

瀏覽量：0

發布者：未知

分享到

高低壓電容補償柜的結構組成及各元器件的作用

電容補償柜的作用是提高負載功率因數，降低無功功率，提高供電設備的效率；降低網損，節約能源；增加電網傳輸容量，提高穩定極限。主要是由柜殼、母線、隔離開、容斷器、接觸器、熱繼電器、電容器、避雷器、一、二次導線、端子排、功率因數自動補償控制裝置、盤面儀表等組成。

1、HR熔斷器式隔離開關

即刀熔開關，就是刀開關帶熔斷器，刀熔開關具有刀開關和熔斷器的雙重功能。

2、電流互感器

電流互感器的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二交電流，用來進行保護、測量等用途。

3、熔斷器

熔斷器是串聯在電路中，起到過流和短路保護的作用。即當電流增大時，熔體溫度超過熔點并迅速熄滅電弧，切斷電路。

4、接觸器

它是用于遠距離頻繁接通和分?jǐn)嘭?fù)荷電流的低壓開關。其工作原理是線圈通電時，產生電磁力吸引銜鐵，使觸頭閉合；當電磁線圈斷電后，銜鐵受到自身重量和彈簧力作用而返回，使觸頭分離。

5、電容器

電容器，顧名思義，是”裝電的容器“，是一種容納電荷的器件。作用：耦合、濾波、退耦、高頻消振、補償?shù)鹊?，我們這里主要作用是補償。

6、功率因數控制器

功率因數控制器，控制器實時檢測系統。用于控制電容器組的投切，應用無功補償柜。三相電路使用中國家規定動力0.9-1.0，照明的0.85以上，偏遠地區的可以在0.75以上。

7、避雷器

避雷器，用于保護電氣設備免受雷擊時高瞬態過電壓危害，并限制續流時間，也常限制續流賦值的一種電器。避雷器有時也稱為過電壓保護器，過電壓限制器。

避雷器的主要作用是通過并聯放電間隙或非線性電阻的作用，對入侵流動波進行削幅，降低被保護設備所受過電壓值，從而達到保護電力設備的作用。

避雷器是連接在導線和地之間的一種防止雷擊的設備，通常與被保護設備并聯。一旦出現高壓（例如：閃電等），且危及被保護設備絕緣時，避雷器立及動作，將高電壓沖擊電流導向大地，從而限制電壓幅值，保護電氣設備絕緣。當過電壓消失后，避雷器迅速恢復原狀，使系統能夠正常供電。

8、熱繼電器

它是用于防止線路或電氣設備長時間過載的低壓保護電器。其工作原理是通電后，當電流大到一定程度時，使雙葉金屬片發生彎曲，即觸電發生動作從而切斷電路。

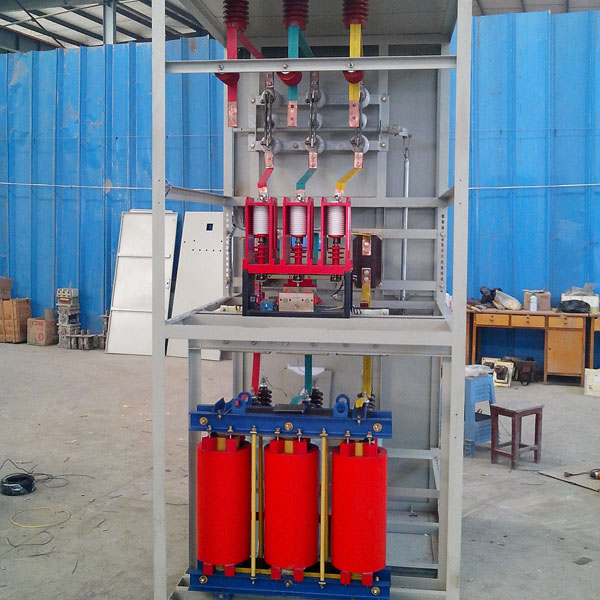

高壓電容補償柜

電容補償柜，高壓電容補償柜，10KV電容柜，低壓電容補償柜是常見的無功功率補償設備，倍受用戶所青睞，市場需求量也越來越大，因此用戶在選購時盡量選擇大廠家，生產廠家，價格不僅便宜，品質得以保障，售后也不必?fù)?dān)心，襄陽源創工業控制有限公司生產銷售售后一條龍，讓用戶滿意放心，咨詢熱線：13508662630張工，微信同號！
