靜止式進相器進相后電流大幅度擺動及排除方法

發布時間：2021-06-02

瀏覽量：0

發布者：未知

分享到

靜止式進相器進相后電流大幅度擺動怎么辦？如何檢修？

LP系列型靜止進相器主要用于水泥、化工、礦山、冶金、鋼鐵、造紙、制藥等行業的大中型高低壓繞線式異步電機的工業補償機器。通過檢測電機轉子回路電流的變化,經過控制器的智能化處理,能自動跟蹤電機轉速的變化，控制變頻器把50Hz的交流市電轉變成與異步電動機的轉子電流頻率相同的電勢，施加到繞線式異步電動機的轉子繞組上，以改變電機的轉子和定子電流的相位。使異步電動機的功率因數明顯提高，從電網吸取的無功功率大大減少,定子電流大幅度降低。確認電源電壓是否正常，電機電流在進相時是否有大幅度擺動，如有則屬于電源、電機或負載問題，否則請按照如下步驟進行；

確認控制電源及轉子相序是否動過，否則請還原；

檢查控制板后面焊線是否有脫焊、漏焊、虛焊現象；

檢查KM2主觸頭及轉子回路及電纜有無絕緣不良的現象；

檢查軸流風機是否運轉正常，KM4及KM3觸頭有無接觸不良現象；

分別在退相和進相狀態下觀察主板L1，L2，L3指示燈是否有規律的循環閃亮，如不正常則應檢查傳感器輸出電壓是否有0～5ＶＤＣ的脈動電壓，如正常則更換主板試試，更換后正常則檢修主板；如果傳感器輸出電壓異常則是傳感器出現問題；

在關斷ＱＦ２空氣開關時，測量十二只可控硅的陰陽極電阻是否偏小，陰極與觸發極電阻是否合乎要求；

檢查主板C205電容容量有無過大或過小，一般在1.8～２.２μＦ之間；

如上述檢查均無問題，則應該詢問現場有無變頻器等干擾源，如有需要使電源避開干擾源或增加隔離裝置。

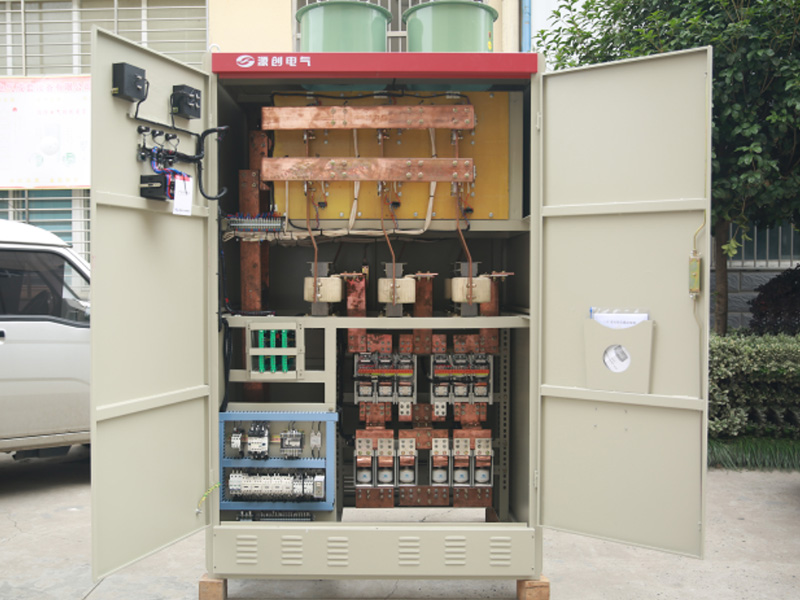

靜止式進相器
