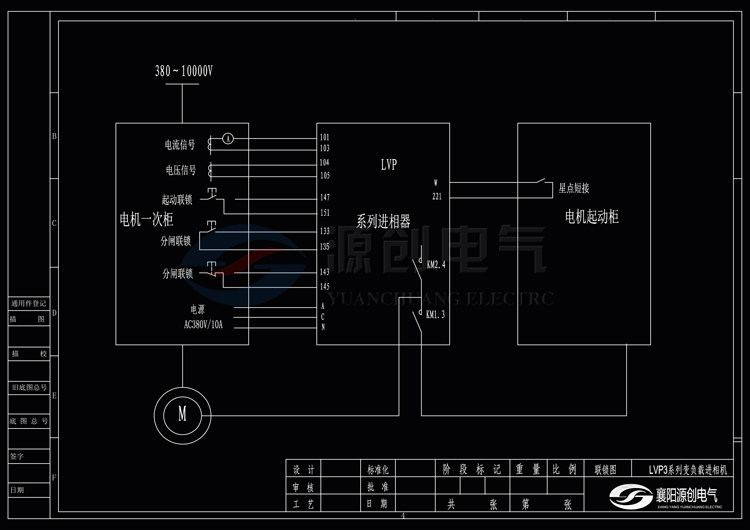

首先讓我們看一下LVP變負載進相器的聯鎖圖

由圖我們不難看出，LVP變負載進相器是串接在整個電路流程之中，所以不難判斷它具有改變電流電壓的作用，以此來達到目的。

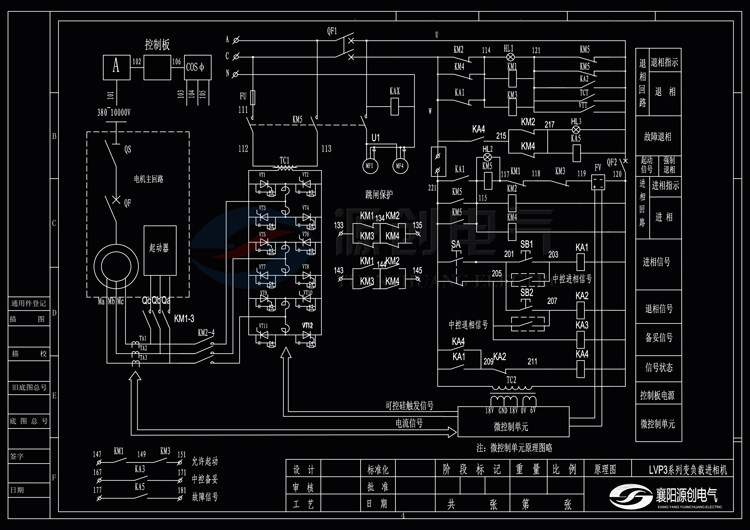

至于是什么目的，我們則要細看它的原理圖，如下：

由圖可以看出，LVP變負載進相器是串接在電機轉子回路中，通過改變轉子電流與轉子電壓的相應 關系，進而改變電機定子電流與電壓的相應關系，達到提高電機自身的功率因數和效率 及過載能力、降低電機定子電流、降低電機自身損耗的目的。

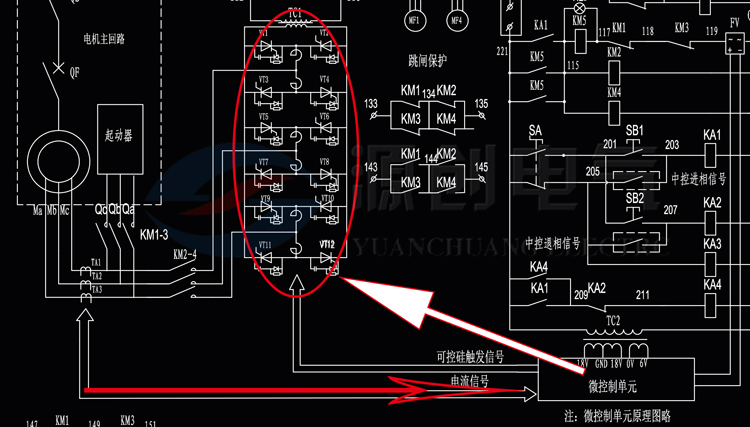

具體是怎么一個流程，我們放大一下和電機交互的部分，如下圖：

從這里，我們可以看出LVP變負載進相器通過采集電機的運行電流、電壓信號判斷電機的運行狀態，并將此狀態信息與轉子電流傳感器采集到的轉子電流信號及工頻電壓提供的同步信號同時送入單片機進行處理，根據電機的運行狀態自動調整補償量，實現動態補償。

適時發出的觸發指令并經過觸發板的放大，控制由12只晶閘管組成的交—交變頻裝置，將工頻電源變?yōu)楹娃D(zhuǎn)子電流同頻率，并且相位超前的電勢疊加到電機轉子回路中，改變轉子電流與轉子電壓的相位關系，通過磁場進而改變電機定子電流與定子電壓的相位關系，減小功率因數角，最終使電機本身的功率因數得以提高，定子電流得以下降，達到對電機補償?shù)哪康摹?nbsp;

原理只能這么簡單的說明一下，其中還涉及到很多方面的專業知識，屬于一個綜合性的范疇，暫不細表。

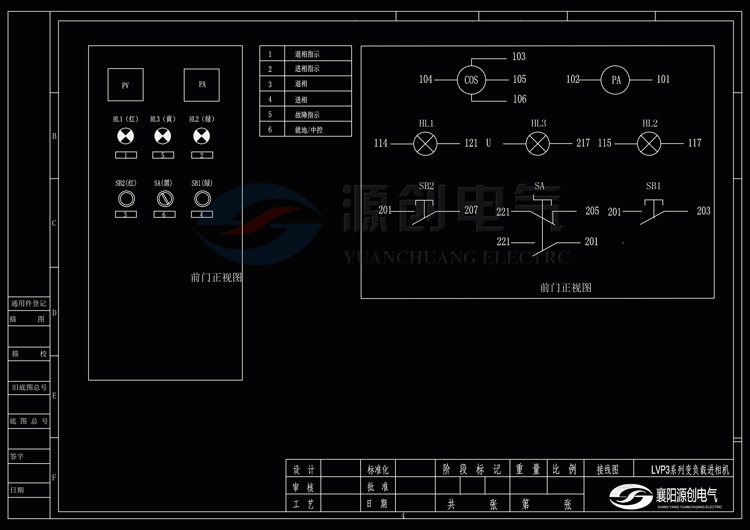

簡單了解LVP變負載進相器之后，我們來看一下它的柜體面板和接線，如下圖：

具體操作步驟：

（一）開車：

    1）打開進相器前柜門，合上空氣開關（QF1），進相器電源接通，柜體面板上紅色指示燈亮（HL1），等待主機起動，關閉柜門。

    2）主機起動，一直到起動完畢，主機正常運轉為止。

（二）投入進相：

    1）打開柜門，觀察控制單元是否正常?？刂茊卧r(shí)，各指燈顯示如下：

             主板（中間一塊）。除上面三個指示燈（L1、L2、L3）周期性循環顯示外（注意：此指電機在運轉時的狀態。若電機未轉，該三燈為隨機狀態），其它五個燈一直亮著。

             驅動板（兩邊兩塊）。其上各指示燈（12個）均亮，并有輕微閃亮。

             若有任一燈不符合上述狀態，則表明控制單元有故障，應維修好后才可進相。

    2） 用力按一下“進相”按扭（SB1，綠色按鈕），進相器面板上的紅燈滅、綠燈亮（HL2），開始進相。進相器上的電流表指針快速下落并穩定，功率因數表指針快速上升并穩定（指針位于“滯后”區域）

 （ 三）、退相：

           用力按一下“退相”按鈕（SB2，紅色按鈕），紅燈亮，綠燈滅，進相器即退出狀態。

       （強制退相：若按“退相”按扭不能正常退相，說明進相器強電回路出故障，應并斷進相器內的QF2，迫使進相器緊急退出進相狀態，重點檢修“進相”按鈕SB1）

   （四）停車：

          進相器退相后，按下主機停車按鈕，電機即停車。
