A、輸入信號有:
電機轉子電流信號la , lb, Ic，此信號由電流互感器取得，電機轉子的每一相電流要使用一個電流互感器,電流互感器的電流方向向下,電流互感器上有4根信號連線，分別是
+15V,Vcc,-15V ,Vout，其中+15V ,Vcc,-15V由控制板輸出給互感器作電源，互感器的Vout為輸出給控制板的電流信號;
電機轉子a相電流信號由電流互感器TA1取得，b相電流信號lb由TA2取得，c相由電流信號lc由TA3取得，端子號分別為15、23、31。其信號幅值均為4V左右，為與電機轉子電流同相位、同頻率的正弦波;
同步電壓信號F1,F2系由變壓器B3輸出給控制板的交流~10V左右電壓信號，端子號為01,03;
③溫度聯鎖信號T，這個信號用來探測可控硅的溫度，當可控硅的溫度超過規定的限制溫度時，此信號變?yōu)楦唠娖?，輸入給控制電路板。這個信號是一個常閉點，高電平有效，端子號為51,57，在正常情況下T為低電平，溫度傳感器裝在可控硅散熱器的槽中;
④B52~B58系由變壓器B5輸出給電源板的交流~20V,~8V電壓信號，B41~B46系由變壓器B4輸出給電源板的交流~12V電壓信號,電源板輸出5組直流電壓:+5V電壓信號（端子號為07,05）,+15V電壓信號(端子號為09)，Vcc(端子號11)，-15V電壓（端子號13）,+18V電壓（端子號49,47） +12V電壓（端子號10v1,VEE1;10V2,VEE2;10V3,VEE3) ;
220V交流電壓信號（端子號為1X1)，此信號給控制板上的固態繼電器的觸點供電。
B、輸出信號有:
輸出給觸發電路板的觸發允許信號V1,v2,V3,V4,V5,V6，端子號分別為79,81,85,87,91,93，這些信號均是幅值為5V左右的開關電壓信號,觸發電路板輸出給可控硅的觸發信號101~124,兩根信號線為一組控制一個可控硅,當有觸發信號時,每組觸發信號均為0.1V~0,2V左右的直流信號;如果斷開觸發信號與可控硅的連接,每組觸發信號均為了V~8V左右的直流信號;
控制板備妥的輸出信號，端子號為69，為一個220V的交流電壓信號,此信號系1X1經由固態繼電器的常開觸點傳來,如果觸發板上有觸發信號輸出,則備妥信號應閉合。
c、控制信號檢測流程

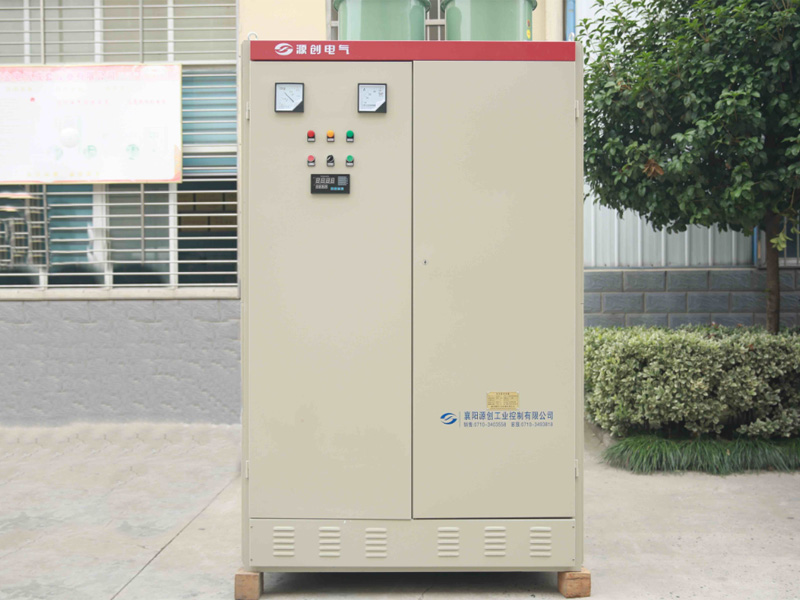

1 .檢查進相器輸入電源U,V ,W,N(交流38OV);
2.檢查進相器空氣開關Q;
3.檢查進相器熔斷保險;
4.檢查進相器可控硅V1 ~V12,可控硅帶散熱器的兩端為陽極A與陰極K,正常情況測量陽極A與陰極K是不導通的,如果導通則可控硅被擊穿,中間一端是控制極G,正常情況測量控制極G與陰極K之間有10~30歐的小電阻,如果不導通則可控硅門極開路;
5.檢查進相器電抗器L1 ~L6與變壓器B1 ~B5的線圈與對地絕緣;
6.檢查進相器交流接觸器KM2,KM 3,KM4的主觸頭與輔助觸點;
7.檢查進相器熱過載繼電器KR的常閉輔助觸點,正常情況應是閉合;
8.合上空氣開關Q,檢查進相器電源板,控制板,觸發板上指示燈的顯示情況,正常情況下電源板六個指示燈都亮,控制板第一個指示燈亮,觸發板第一個指示燈閃亮,當電機起動后,控制板后三個指示燈開始有規律交替閃亮,稍等一會,觸發板六個指示燈都在閃亮;
9.檢查進相器控制板備妥輸出信號(端子號69),正常情況下輸出有觸發信號以后,備妥信號有~220V電壓，
10.檢查進相器觸發板輸出觸發信號,正常情況下在線測量每組觸發信號有直流電壓0.1 ~0.2V左右;
11.檢查進相器交流接觸器控制回路,正常情況下按進相按鈕交流接觸器能吸合,并且能自保,按退相按鈕,交流接觸器能退出。
