很多工礦﹑水泥、建材等企業使用的電機所拖動的負載大多數并不是恒定的，負載變化十分復雜，并且有時還存在負載突變的情況，例如鋼廠的軋鋼機，穿孔機，木業的熱磨機，糖業的撕解機以及礦業的破碎機等。所以在這樣的工況下若采用電容進行無功補償，則很容易產生過補或補償不足的情況，因?yàn)?a href="http://qr50240.cn/index.html" target="_blank">電容補償只是對除電機之外的電網無功進行補償，減少電網上無功傳輸里，而對電機的電流、功率因數等運行參數并無任何改變，當電機負載發生變化時其補償里不能夠改變。并且電機電流的突變會導致電容使用可靠性大大降低甚至出現爆裂現象。如果采用靜止式進相器，也會存在過補或補償不足的現象，因?yàn)殪o止式進相器補償基本也是恒定的，甚至負載的太低或太高可能會導致無法正常使用。
變負載進相器是湖北襄陽源創電氣公司專為大中型繞線式異步電機節能降耗設計的無功功率就地補償裝置，主要應用于突變式負載場合，它除了具備靜止式進相器的功能以外，還能夠自動跟蹤電機負載變化情況，同時根據負載的變化情況自動調節相關補償參數，使其補償效果無論在何種負載狀況下始終保持在理想的補償狀態。
變負載進相器的工作原理

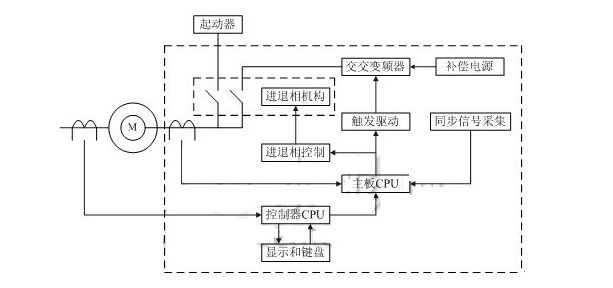

變負載進相器串接在電機轉子回路中，通過采集電機的運行電流和電壓信號來判斷電機的運行狀態，并將此狀態信息與轉子電流傳感器采集到的轉子電流信號及工頻電壓提供的同步信號同時送入單片機進行處理，根據電機的運行狀態自動調整補償里，實現動態補償，如圖一所示。適時發出的觸發指令經過觸發板的放大，控制由12只晶閘管組成的交--交變頻裝置，將工頻電源變?yōu)楹娃D(zhuǎn)子電流同頻率，并且相位超前的電勢疊加到電機轉子回路中，改變轉子電流與轉子電壓的相位關系，通過磁場進而改變電機定子電流與定子電壓的相位關系，減小功率因數角，最終使電機本身的功率因數得以提高，定子電流得以下降,達到對電機補償?shù)哪康摹?br /> 變負載進相器接線圖






襄陽源創電氣有著15年豐富的電氣經驗，生產一體化液體電阻起動器，低壓固態軟起動器，高壓籠型電機軟起動裝置，高壓固態軟起動裝置，靜止式進相器，變負載進相器，高壓無功功率補償裝置，低壓動態無功補償裝置，高壓動態無功補償裝置，為用戶提供售后服務，品質保障，請廣大客戶在選購時請認準襄陽源創電氣！聯系電話：張經理13507271573
