電容補償柜的作用和電容補償柜投切的操作規程

發布時間：2021-06-21

瀏覽量：0

發布者：未知

分享到

電容補償柜的作用和電容補償柜投切的操作規程

電容補償就是無功補償或者說提升功率因數，電力系統的用電設備在使用時會消耗無功功率，而且通常是電感性的。它會使電源的容量使用效率降低，而通過在系統中適當?shù)卦黾与娙莸姆绞骄涂梢缘靡愿纳啤?/span>

電容的作用性？

電機是感性負載，它需吸納電網的有功及無功電流運行的，電力電容器并接在三相電源終端是產生無功電流的，這個無功電流補償提供給感性負載耗用，減少電網輸送消耗的無功，使電網線損耗降低，并可提高終端線路電壓，也可以提高變壓器的效率。電容器內部并接有電阻放電線圈。

1、電容在交流電路里還可將電壓維持在較高的平均值。近峰值，高充低放，可改善增加電路電壓的穩定性。

2、對大電流負載的突發啟動給予電流補償，電力補償電容組可提供巨大的瞬間電流，可減少對電網的沖擊。

3、電路里大量的感性負載會使電網的相位產生偏差，（感性元件會使交流電流相位滯后，電壓相位超前90度），而電容在電路里的特性與電感正好相反，起補償作用。

電容補償柜的作用：配電柜電容補償?shù)碾娙莺拓?fù)載是并聯連接的，電容就和電庫一樣。當負載增大時，由于電源存在內阻，電源輸出電壓就會下降。由于電容的兩端要維持原來的電壓，也就是電容內的電量要流出一部分，延緩了電壓的下降趨勢。所以并聯電容器，產生電容電流抵消電感電流，將不做功的所謂無功電流減小到一定范圍以內。無功電源同有功電源一樣，保證電能質量不可缺少，在電力系統中就會保持無功的平衡性。

電容補償柜投切操作規程：

一.電容柜再投入時須先投一次部分，再投二次部分，切出反之。

二，操作電容柜的投切順序：1.手動投入：投隔離開關---將二次控制開關至手動位置依次投入各組電容器。2.手動切除：將二次控制開關至手動位置依次切除各組電容---切出隔離開關。3.自動投切;投隔離開關----將二次控制開關至自動位置，功補儀將自動投切電容器。

注意：電容柜運行時如需退出運行，可在功補儀上按清零鍵或?qū)⒍慰刂崎_(kāi)關調至零位檔退出電容器。不可用隔離開關直接退出運行中的電容器。4.手動或自動投切時，應注意電容器組在短時間內反復投切。投切延時時間不少于30秒，為60秒以上，讓電容器有足夠的放電時間。

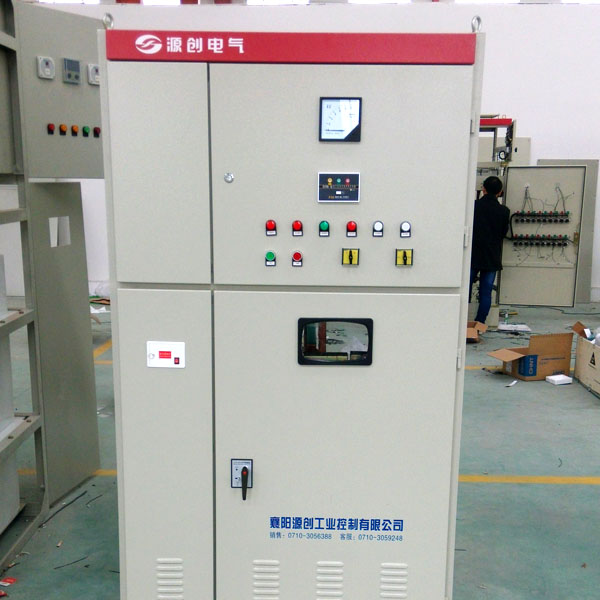

電容補償柜
