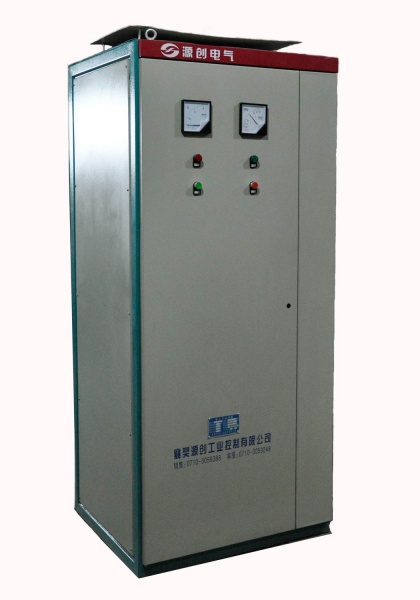

靜止式進相器組成部分

在我國，電機所耗電能占整個工業用電的60%～~68%，電機等感性負載所引起的無功損耗是電網無功損耗的主要來源，而大中型電機又是許多工礦企業的主要用電設備，因此，如何減少大中型電機造成的無功損耗成為許多工業企業節能降耗的關鍵。進相器應運而生,按照工況情況,進相器又可以分為靜止式進相器和變負戟進相器兩大類。

一、靜止式進相器組成部分

靜止式進相器主要是由四大單元組成，進退相機構，信號采集與單片機處理單元，晶閘管變頻裝置及操作控制回路。進退相機構的作用，是進相補償時，將電機轉子切換到進相器．退相不補償或進相器出現故障時，將電機轉子切換到電機起動器的星點短接接觸器上，防止轉子開路。信號采集與單片機處理單元的作用是從采集工頻電壓的信號和電機轉子電流的信號后進行處理，給晶閘管發出觸發信號，同時監測工作情況，做出自診斷。變頻裝置是根據觸發信號將工頻電源變?yōu)榕c轉子電流同頻率的附加電勢。操作控制回路是用來進行進、退相操作和故障自動退相的。

二、靜止式進相器性能特點

靜止式進相器是大中型繞線式電機無功就地補償?shù)母呖萍籍a(chǎn)品，適用于各行業90~6000kw繞線式異步電動機。靜止式進相器的優良性能主要表現在以下幾個方面:

1.先進的交交-變頻技術和微機控制技術，可靠性高。

2.使電機功率因數提高到0.95~0.99之間的范圍，無功功率降低60%上。3降低電機定子電流l0%~20%，降低線損、銅損20%一30% 。

4電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。

5補償性能遠優于電容補償:不只是提高了線路的功率因數，更重要的是提高了電機本身的功率因數。

6綜合性能優于旋轉式進相機∶微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果最佳;無轉動部件,因而適應環境的能力更強。

7因效率提高而節能效果顯著。

8具有故障自動保護功能，操作簡單，維修保養不影響生產。

靜止式進相器的應用范圍極為廣泛，在水泥、化工、木業、糖業、鋼鐵、冶金、礦山等行業中用作各種負載的繞線式異步電機的無功就地補償設備。
