500Kvar電容補償柜的作用和工作原理

發布時間：2021-08-12

瀏覽量：0

發布者：未知

分享到

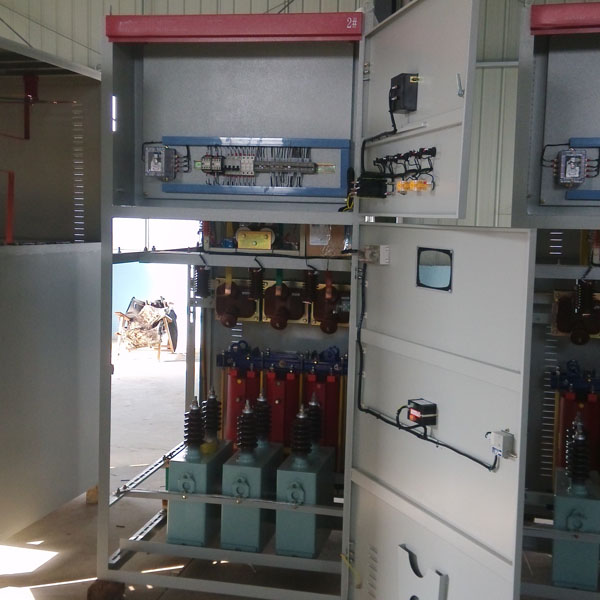

500Kvar電容補償柜的作用和工作原理

　　500Kvar電容補償柜是用于補償發電機無功電流、減輕發電機工作負荷，增加發電機可使用容量，可減少工廠一定的用電量、節省工業電力，提高發供電設備的供電質量和供電能力。一般來說，低壓電容補償柜由柜殼、母線、斷路器、隔離開關，熱繼電器、接觸器、避雷器、電容器、電抗器、一、二次導線、端子排、功率因數自動補償控制裝置、盤面儀表等組成。

　　一.電容柜工作原理

　　用電設備除電阻性負載外，大部分用電設備均屬感性用電負載(如日光燈、變壓器、馬達等用電設備)這些感應負載，使供電電源電壓相位發生改變(即電流滯后于電壓)，因此電壓波動大，無功功率增大，浪費大量電能。當功率因數過低時，以致供電電源輸出電流過大而出現超負載現象。電容補償柜內的電腦電容控制系統可解決以上弊端，它可根據用電負荷的變化，而自動設置。電容組數的投入，進行電流補償，從而減低大量無功電流，使線路電能損耗降到最低程度，提供一個高素質的電力源。

　　二.電容補償技術:

　　在工業生產中廣泛使用的交流異步電動機，電焊機、電磁鐵工頻加熱器導用點設備都是感性負載。這些感性負載在進行能量轉換過程中，使加在其上的電壓超前電流一個角度。這個角度的余弦，叫做功率因數，這個電流(既有電阻又有電感的線圈中流過的電流)可分解為與電壓相同相位的有功分量和落后于電壓90度的無功分量。這個無功分量叫做電感無功電流。與電感無功電流相應的功率叫做電感無功功率。當功率因數很低時，也就是無功功率很大時會有以下危害:

　　· 增長線路電流使線路損耗增大，浪費電能。

　　· 因線路電流增大，可使電壓降低影響設備使用。

　　· 對變壓器而言，無功功率越大，則供電局所收的每度電電費越貴，當功率因數低于0.7時，供電局可拒絕供電。

為了改善電網功率因數低下帶來的能源浪費和這些不利供電生產的因素，必須使電網功率因數得到有效的提高。低壓無功補償可廣泛應用于電力、冶金、石油、港口、化工、建材等工礦企業及小區配電系統。高壓無功補償裝置廣泛應用于冶金、石化、建材、電力、煤炭、機械制造、水泥等行業的大功率高壓電機設備。襄陽源創工業控制有限公司專業生產電容補償柜,高壓電容補償柜,10KV電容柜,電容補償柜，更多詳情可隨時來電咨詢13508662630張工，微信同號！
