靜止進相器的常見三種故障及處理方法

發布時間：2021-08-13

瀏覽量：0

發布者：未知

分享到

進相器,靜止式進相器,變負載進相器,靜止式進相機,變負載進相機,高壓繞線電機補償設備,高壓靜止式進相機,高壓電機進相器,襄陽源創工業控制有限公司專業生產加工制造銷售，源創電氣在電氣行業算是資深廠家，擁有大量的新老客戶和良好的市場口碑，實力雄厚，主營：電機軟啟動柜，水電阻啟動柜，高壓開關柜，高壓電容補償柜，無功功率補償裝置等，可根據用戶需求量身定做，品質包您滿意！咨詢熱線：13508662630張工，微信同號！

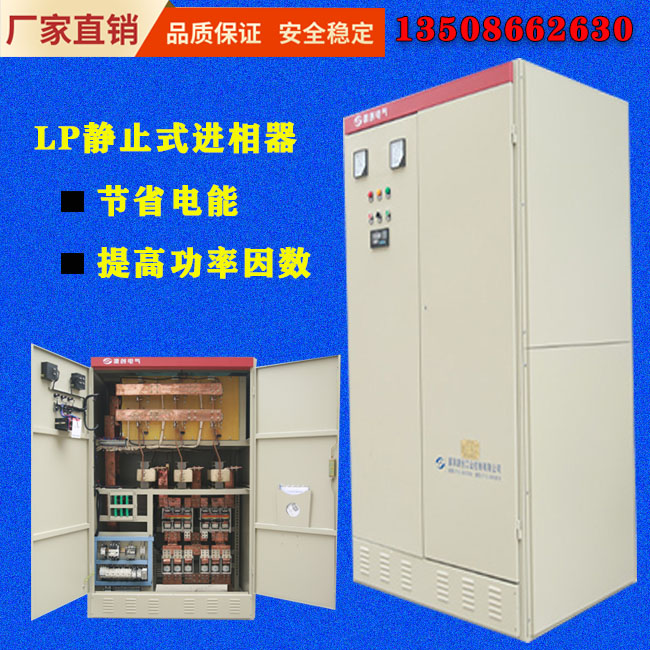

進相器,靜止式進相器,變負載進相器,靜止式進相機,變負載進相機

靜止進相器的常見三種故障及處理方法

靜止式進相器主要用于水泥、化工、礦山、冶金、鋼鐵、造紙、制藥等行業的大中型高低壓繞線式異步電機的工業補償機器。

靜止進相器的常見三種故障:

1 晶閘管的擊穿

會造成的后果：會造成靜止進相器投入時，用于進相變壓器一次線圈保護的低壓空氣斷路器開關過流跳閘、熔斷器熔斷，或者雖能投入靜止進相器、但投入后主電機電流下降幅度比正常時要小且電流波動大，指針式功率因數表指示不穩，表針擺動幅度較大，很短時間內靜止進相器的主回路及電抗器發熱嚴重。

主要分析原因有：

a 晶閘管本身的質量問題，

晶閘管是PNPN四層半導體結構，它有三個極：陽極，陰極和門極。

處理方法：選用優質的高質量晶閘管是使用好靜止進相器的關鍵。

b 晶閘管的使用方法及使用細節不當：

晶閘管作為一種功率半導體器件，其使用時的合理散熱至關重要，也是影響其使用壽命的重要因素。

處理方法：建議選用風冷散熱器，另外，臺面是重要的導電和導熱工作面，應保持清潔、平整，應避免無氧化，導熱硅脂、凡士林等介質，

C 靜止進相器本身電路設計有缺陷或使用投切方法不當：

個別靜止進相器的生產廠家由于對靜止進相器現場客觀使用環境了解不夠，在電路設計時只是簡單地把繞線式電動機起動時轉子回路短接接觸器的閉合信號作為能投切條件，這是不恰當?shù)?，不準確的。

處理方法：異步電動機起動時，作用在電動機軸上的有兩種轉矩，一種是電動機產生的電磁轉矩，另一種是所拖動機械作用在軸上的負載轉矩和風阻、摩擦等所產生的反轉矩，二者的相互關聯作用體現了電動機的實際起動狀況，而起動過程中兩個轉矩又是各自變化的，這就決定了異步電動機起動過程的復雜性即異步電動機起動過程中電流大小、變化是受到多種因素的影響和制約的，工作在現場的繞線式異步電動機，往往在其配備的起動器中用于短接轉子回路的短接接觸器閉合動作時、電動機還未真正達到額定工況運行轉速，即還在加速起動過程中，這時如果進行投切靜止進相器，由于異步電動機的電流還未下降回落到穩定的運行電流，就會對靜止進相器的晶閘管產生較大的過負荷沖擊，極易使其擊穿損壞！所以嚴格把關備品配件的產品質量，選用正規廠家例如晶閘管器件、冷卻風機（風扇）等均選用廠家的優質品，更換時均按產品說明書的要求精心操作、注重細節。

2 冷卻風機（風扇）故障

會造成的后果：會造成靜止進相器晶閘管和散熱器室內的關鍵器件散熱條件惡化，晶閘管和散熱器發熱嚴重，加速晶閘管和散熱器的氧化老化過程，大大縮短其正常使用壽命。

主要分析原因有：

冷卻風機（風扇）是靜止進相器為改善晶閘管器件的使用條件而配備的重要輔助設備，對其質量要求應該很高，不能認為只是輔助設備，暫時損壞后不會影響靜止進相器的投切使用！其實晶閘管器件的使用條件要求是比較嚴格和苛刻的，冷卻風機（風扇）一旦出現故障不能正常運轉，將會給使用中的晶閘管器件帶來散熱條件急劇惡化的嚴重后果，必將大大降低晶閘管器件的使用效能及使用壽命。冷卻風機（風扇）的常見故障是電機燒壞、扇葉停轉，主要原因多是制造質量缺陷、軸承進灰和日常維護不到等。

處理方法：加強日常維護，改善現場散熱條件及時檢查和更換冷卻風機。

3.主控板、觸發板等故障

會造成的后果：會造成不能正常投入靜止進相器或投入后主電機電流下降幅度比正常時要小且電流波動大，指針式功率因數表指示不穩，表針擺動幅度較大，進相器主回路環流現象嚴重.

處理方法：改造靜止進相器的控制線路，不再簡單地把繞線式電動機起動時轉子回路短接接觸器的閉合信號作為能投切條件，而是增加了一段時間延時及電流檢測聯鎖，在繞線式電動機確實起動完畢電流正常后，才能允許進相器投切操作。將采取分流器采樣型的靜止式進相器全部改成用優質霍爾傳感器采樣、九點智能算法型靜止式進相器，可提高采樣精度及無功補償效果。
