市面上的高壓電容補償柜廠家有很多，很多客戶因?yàn)閷?duì)其的不了解都挑花了眼和不知該如何去選。買高壓電容補償柜一定要看公司的資質認證，企業規模和對國內大型工業用電項目的支持力度有多少。 市面上的貼牌公司真的數不勝數，我們的客戶們衡量的不單單是價格，更重要的是服務，24小時之內必解決售后現場的服務。
LBB系列高壓無功補償裝置適用于石化、冶金、鋼鐵、機械、水泥、交通、化工等行業6kv、10kv電力系統，在配電線路中作系統無功功率的補償裝置，裝置根據6kv、10kv母線電壓的高低、無功功率的需求狀況，進行投切電容器組，使電壓、無功保持在設定范圍之內；以保證電網無功功率供需基本平衡，穩定網絡電壓和線路功率因數，以減少配電系統和變壓器的損耗，提高電網供電質量。

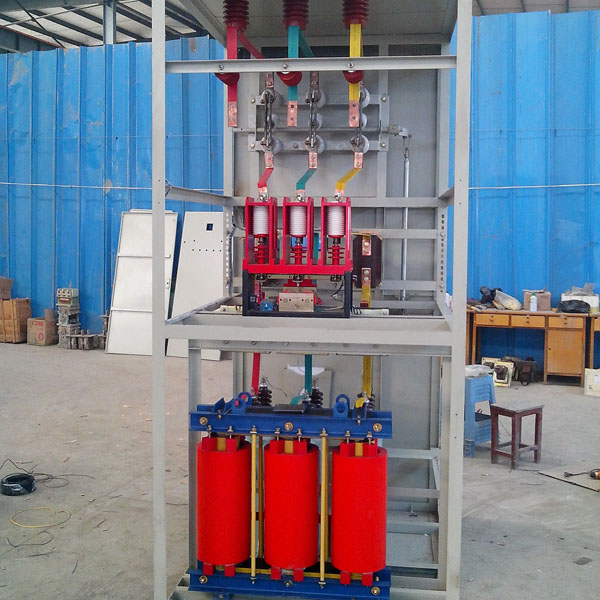

LBB系列自動投切高壓并聯電容器裝置由若干組自動投切補償柜及進線隔離柜組成；每組自動補償柜內包括投切開關、放電線圈、電流互感器、電力電容器、無間隙氧化物避雷器、繼電保護裝置、連接導線、支柱絕緣子、柜體等組成。
電力網在運行時，電源提供的無功功率是電能轉換為其他形式能的前提，沒有無功功率，變壓器就不能變壓與輸送電能；電動機的旋轉磁場就建立不起來，電動機就無法轉動。但是，遠距離傳輸無功功率，又會造成線路有功功率的損耗和電能質量的降低，這不僅影響電力網的安全經濟運行，而且也影響產品的質量。因此，怎樣降低無功電力的長距離輸送，已成為電力部門和用電企業的研究課題。因此，我們根據用電設備消耗無功的多少，在負荷較集中、無功消耗較多的地點增設了無功電源點，使無功的需求量就地得到解決，這樣不但減少了無功傳輸過程中造成的能量損耗和電壓降落，而且提高了供用電雙方和社會的經濟效益。那么如何對設備補償才能取得更高的經濟效益呢？那還需根據系統及負荷的情況確定合理的補償方案。
無功補償應本著全面規劃，合理布局，分級補償，就地平衡的原則確定*的補償容量和分布方式。具體內容如下。
總體的無功平衡與局部的無功平衡相結合，既要滿足供電網的總無功需求，又要滿足分線、分站的變電站及各用戶無功平衡。
集中補償與分散補償相結合，以分散補償為主，這就要求在負荷集中的點進行補償，既要在變電站進行大容量集中補償，又要在配電線路、配電變壓器和用電設備處進行分散補償，使無功就地平衡，減少變壓器和線路的損耗。
高壓補償與低壓補償相結合，以低壓補償為主。高壓無功補償裝置應裝設在變壓器的主要負荷側，當不具備條件時，可裝設在變壓器的第三繞組側，高壓側無負荷時，不得在高壓側裝設補償裝置。
降損與調壓相結合，以降損為主，兼顧調壓。這是針對供電半徑較長，分支較多，負荷比較分散，自然功率因數低的線路。這種線路負荷率低，線路的供電變壓器多工作在空載或輕載的工況下，線路損失大，若對此線路進行補償，可明顯提高線路的供電能力。
二．無功補償裝置容量的確定
1.低壓集中補償
配電網的無功補償以配電變壓器低壓的集中補償為主，以高壓補償為輔，配電變壓器無功補償裝置的容量如果無法了解負荷的工作情況及系統參數，可按變壓器zui大負荷率為75%，負荷功率因數為0.70考濾，補償?shù)阶儔浩髯畲筘?fù)荷時其高壓側的功率因數不低于0.95，或按變壓器容量的20%～40%進行配置。
用戶對功率因數有特殊要求時，可選擇合適的補償容量使功率因數達到用戶的要求值。
2．電動機定補
按照電動機的空載電流確定電動機的定補容量，電動機的空載電流約占額定電流的25%～40%。為了防止電機退出運行時產生自激過電壓，電動機的補償容量一般不應大于電動機的空載無功，通常取QC=(0.95～0.98)UeI0
對于排灌電動機等所帶機械負荷軸慣性較大的電機，補償容量可適當加大，大于電機空載無功負荷，但要小于額定無功負荷。對于排灌用普通電機，可按下式確定補償容量QC=(0.5～0.6)Pe（Kvar）
3.隨器補償
變壓器在輕載及空載時的無功負荷主要是變壓器的空載勵磁無功。Q0=I0%Se×10-2（Kvar）
隨器補償只能補償配變的空載無功Q0。如果在補償容量大于變壓器的空載無功時，則在配變接近空載時會造成過補償，易產生鐵磁諧振。因此推薦選用的補償容量為QC=(0.95～0.98)Q0
三．無功補償裝置的匹配原則
1．低壓補償裝置回路數的選擇
在補償容量確定的情況下，補償?shù)幕芈窋?shù)分得越多，每一回路的補償容量越小，補償效果越好，但投資越大，設備的造價越高，產品的性?xún)r(jià)比越差。同時電容器分的組數越多，與系統發生諧振的機率越大，因此《并聯電容器裝置設計規范》GB50227-1995規定電容器分組容量應根據加大單組容量，減少組數的原則確定。當分組電容器按著各種分組容量組合運行時，不得發生諧振。
通常根據最小負荷波動特點確定單支路補償?shù)娜萘浚瑥亩_定補償回路數。0.4KV系統的戶外補償箱一般選擇2～4路，戶內補償柜一般選擇4～10路，高壓補償一般1-4路，補償?shù)幕芈窋?shù)越多，在存在諧波的情況下與系統產生諧波諧振的機率越大，因此，在保證投切精度的情況下，以選則的回路越少性?xún)r(jià)比越高。
2．投切開關的選擇
低壓無功補償裝置分三種開關（接觸器、無觸點開關、復合型智能開關）投切電容器。
接觸器開關的特點：投切電容時沖擊電流大、有燃弧，開關壽命短（一般小于１萬次），但通流時功耗低，比較適合負荷基本不波動或波動很不頻繁的場合。
無觸點開關的特點：過零點投切電容、無涌流，電容器切除時無過電壓，開關壽命長、電容器無需放電可再次投入，但通流時有一定的功耗，比較適合特別頻繁波動的場合。
復合開關：過零點投切電容、電容器投入時無涌流，切除無過電壓產生、開關壽命較長（大于50萬次）、功耗小，投切速度介于接觸器和無觸點開關之間。復合開關是一種將雙向晶閘管與接觸器并聯運行的開關形式，其配備控制電路，使開關投入時晶閘管先投入，開關切除時晶閘管后切除，實現無電弧投切；正常運行時，由接觸器承載電流。
高壓無功補償裝置投切電容器開關要求即有一定的分?jǐn)嗄芰?，又有較高的機械壽命，且開關在投入電容器時觸頭彈跳小，不得有過長的預擊穿。因此，永磁式電容器投切開關成為高壓電容器投切開關的理想選擇。CEMCS智能一體化戶內永磁式電容器投切開關是集現代新型開關制造技術，現代智能網絡通訊控制技術的新型戶內開關，操作機構采用高可靠性能的雙線圈雙穩態永磁機構，取消了傳統的機械脫扣和鎖扣裝置，零件數較傳統機構減少了70％以上，可靠性大大提高。主回路采用先進的固封絕緣技術，真空滅弧室固封在極柱內，防污穢及防凝露強，是一種小型化﹑無污染的綠色環保產品。由于采用永磁機構，機械壽命長，可靠性高，特別適合頻繁操作的場所。
3．電容器投切的依據
通常的控制目標為：功率因數、無功功率、無功電流、電壓。根據具體情況，以使變壓器及配網容量釋放zui大為主要目的，使變壓器及電網的損耗達到最低為主要目標，所以電壓不應該成為控制目標。以功率因數為檢測量，缺點是輕載時容易產生投切振蕩，重載時補償不充分；以無功電流為檢測量，無功功率為控制目標，無功上下限可根據系統的負荷特點設定，可使系統的功率因數提高到最佳的狀態。
