傳統旋轉式進相機   一種整流子旋轉電機，缺點：特別怕塵埃，使用壽命短，且規格少，難以與異步電機達到最佳匹配。

電機定子側并聯電容器    缺點：只能補償線路無功功率,不能降低電機定子電流;

靜止式進相器   在這兩種無功補償裝置的基礎上發展起來的一種新型節能裝置。它采用了交-交變頻技術,具有參數調節容易，不怕塵埃，使用壽命長，維護方便等特點。

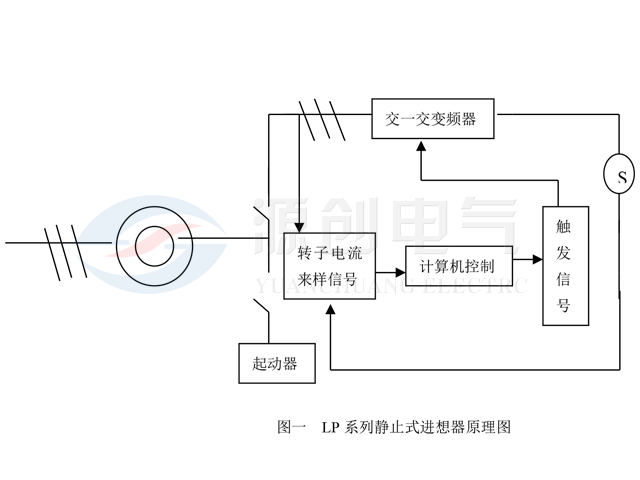

靜止式進相器的工作原理

電動機在運行時，靜止式進相器串接在電動機回路中，電動機運行時采集轉子電流和同步電壓信號，經微處理器CPU處理后給可控硅發出觸發信號。由可控硅組成的交—交變流器將工頻電源變?yōu)楹娃D(zhuǎn)子電流同頻率的電源，加在電機轉子回路中，改變轉子電流和轉子電壓的相位關系，通過磁場進而改變電動機定子電流和定子電壓的相位關系，減小功率因數角，提高電動機功率因數。定子電流下降，降低電動機自身銅損和溫升，提高電動機的過載能力，從而改善電動機的運行狀況。

此系統雖然采用無觸點控制，安全耐用，但在運行中還是會出現故障的。

根據我們在維修中的總結，故障一般分2類： 1外圍設備故障；2控制部分（變頻、控制、觸發板）故障。

靜止式進相器常見故障

1.外圍故障

外圍設備包括采集電流信號的電流互感器、電源空氣開關、電動機起動、進相機投入狀態轉換的直流接觸器，控制部分供電的交流接觸器、熔斷管、逆變變壓器、控制變壓器等。

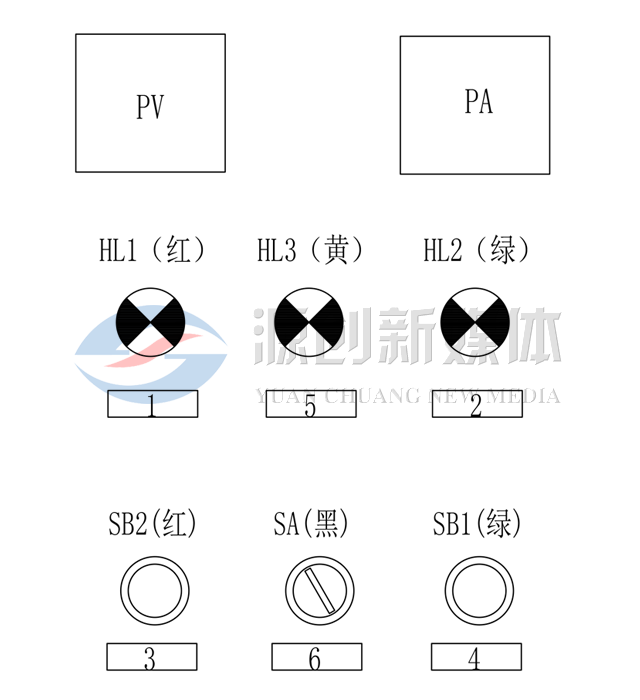

此進相機采用智能化技術，具有故障自診斷功能，在故障情況下會自動退相，并利用觸發板上的指示燈指示故障類型，作為維修人員，必須首先了解各個外圍部件的作用，熟記觸發板上5個故障指示燈在不同狀態下代表的故障情況，如果進相機在運行中自動退相或人為退相后無法再進相，維修人員應首先觀察故障指示，判斷故障大概類型，再詳細處理。

我們在維修中就遇到過這種情況，電動機在正常檢修后開機，投進相機投不上，觀察故障指示，發現是電源故障指示燈亮，我們就從空氣開關查起，在確定開關正常后，查電源保險管，發現燒一相，另查其它設備正常，便更換保險管，再次進相成功。

另一種現象是，進相機在正常運行時自動退相，觀察故障指示燈為溫度故障，同時感覺到柜內溫度偏高。這種情況常出現在夏季，加上安裝位置通風不好，可控硅限溫裝置動作引起的，臨時解決辦法是退相后10min左右，可控硅溫度下降后再進相，徹底解決辦法應是改善安裝環境。

2.控制部分故障

控制部分有3部分組成：1塊電源板、3塊觸發板和1塊控制板。

此部分故障幾率很小，我們在維修中遇到過一例控制板故障，故障表象很簡單，即在投進相機時，電源熔斷管燒，更換后再投，40A空氣開關跳閘，此時，我們判斷不再是電源回路問題，即將磨機電動機脫開，用模擬板在試驗狀態下投入進相機，用鉗形表測量逆變變壓器原邊，電流在25A左右，而逆變變壓器在此狀態)空載.原邊應無電流或很小，這說明變頻回路有環流，此故障也超出了故障自診斷系統范圍，故障指示出現隨機性。

鑒于此，我們判斷是控制板上主程序芯片有問題，于是，將其更換，再在模擬狀態下空試，逆變變壓器原邊電流接近零，開機進相順利。此故障易使維修人員誤判為電源回路問題，在外圍設備查找問題，走彎路。甚至在對外圍設備作簡單處理，更換熔斷管，連續再投進相機時，也有可能投上，只是此時系統帶缺陷工作，回路環流大，補償性能極不穩定。所以，維修時一定要測量逆變變壓器原副邊電流，看它是否超出額定值，以助分析故障原因。

控制回路中，從3個電流互感器檢測的輸入信號，都經過光電耦合器。如果進相機在運行中自動退相，且故障指示燈中“缺相”運行指示燈亮，在排除電流互感器故障可能性后，應檢查光電耦合器是否發熱嚴重或測量其輸出是否正常，如發熱嚴重，就可能是光電耦合器故障。

3.可控硅(SCR)故障

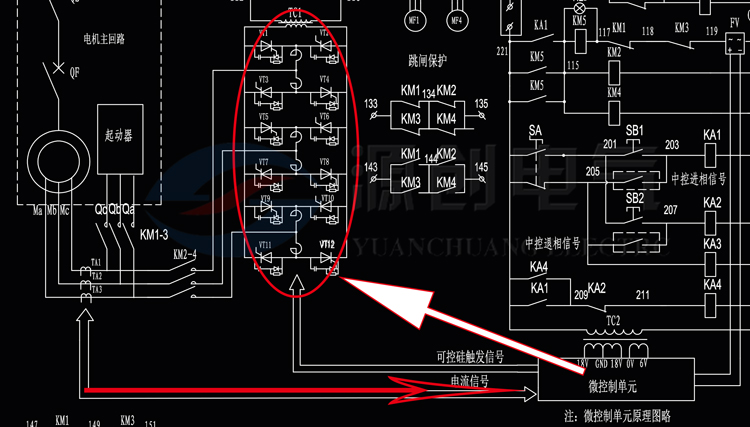

靜止進相器采用變頻技術，通過12只(3)組可控硅來得到附加電勢。每1組中，如果有1只可控硅擊穿，就會引起磨機電流抖動嚴重，此時進相機環流亦大，逆變回路熔斷器易出現燒毀現象。處理方法是，退出進相機，對各個可控硅逐一測量，找到已擊穿燒壞的可控硅。

另外，控制回路中，觸發板上的觸發信號，都是利用插接頭加至可控硅的門極和陰極，檢修時，一定要注意極性，插接頭不能插反，否則，可控硅會因承受反向脈沖而關斷。我們在剛使用此進相機調試時，就因?yàn)閺S家一時疏忽，使部分插接頭插反，造成6個(每組2個可控硅關斷），結果是一旦開始進相，就使磨機電動機轉子回路因開路而保護動作跳閘。
