技術單資料

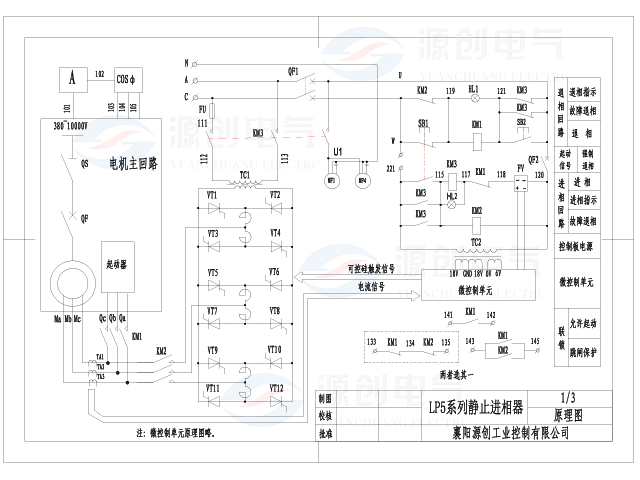

輸入?yún)?shù)：

 進相命令（201，203）：此接口用于中控進行進相操作，接通表示進相，要求中控接點容量2A，380V，短時非保持信號。

  退相命令（201，205）：此接口用于中控進行退相操作，接通表示退相，要求中控接點容量2A，380V，短時非保持信號。

  電機定子電流信號（01，03）：從某一相電流互感器輸出的0～5A標準信號。

  電機定子電壓信號（04，05）：對于高壓電機，此信號為兩相線電壓經電壓互感器輸出的100V標準信號；對于低壓電機此信號為兩相線電壓直接引出的380V信號。

      注意：電機定子的電流和電壓信號不能同相，即如果電流是A相的，電壓信號必須只能是B相和C相。

  起動完畢信號（L，111）：來自起動器的轉子短接信號，一般由星點短接接觸器提供，此信號要求保持，接點容量5A，380V。

輸出參數：

  指針式功率因數和定子電流顯示。

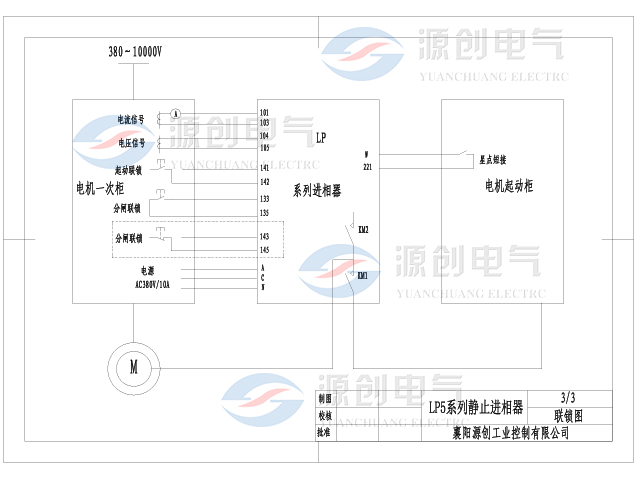

  允許起動（備妥）信號（121，123）：此信號用于與電機一次柜聯鎖，串在起動按鈕旁，自保范圍內。此接點的容量為5A，380V。

  故障停機（跳閘）信號（125，129）和（131，133）：此信號用于與電機一次柜聯鎖。此接點容量5A，380V。ＷＰ系列靜止式進相器提供了兩組信號，對于不同的情況只選用其中一組：（125，129）用于斷路器類得電跳閘的開關，將其與停機按鈕并聯接入；（131，133）用于接觸器類失電跳閘的開關，將其與停機按鈕串聯接入。

  備妥信號（223，221）：此接口用于發送給中控一個進相器不影響主機運行，可以起動主機的信號，只要沒有進相，此接點一直接通，容量5A，380V。

  進退相狀態（223，225）：此接口用來發送給中控一個進退相操作的反饋信號，接通表示處于進相狀態，斷開表示處于退相狀態或斷電，容量5A，380V。

  故障信號（223，227）：此接點斷開表示進相器有故障，容量5A，380V。

  跳閘信號（223，229）：此接點接通表示需要主機跳閘。

       注意：跳閘信號在沒有電源時也是接通的。
