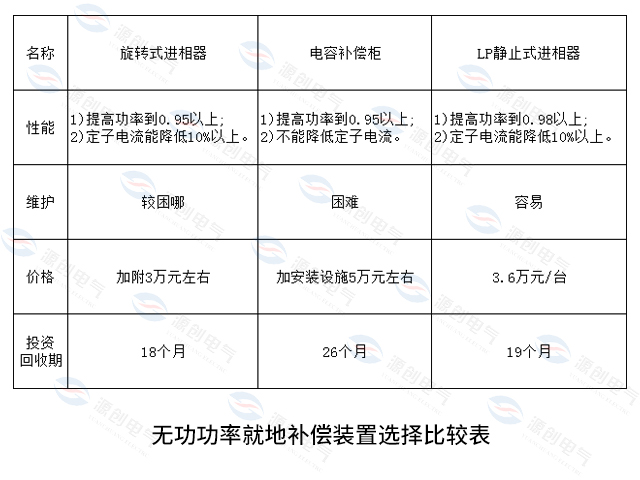

我公司曾經有一個水泥廠客戶，他們的1臺水泥球磨機電機型號為JRQ138-8,電機功率380kW。當時他們的控制流程系統由于力率低,每月要被電力部門罰款五千多元。后來經過充分論證后,他們決定選用我公司生產的LP系列靜止進相器。三種無功就地補償裝置選擇比較見下表。

2.1  進相器工作原理安裝調試

為了使電機轉子接線盡量短些,應將進相器裝于離電機近且通風防塵的地方,按電氣聯鎖信號接線圖(如下圖)接線。我們?cè)趯⑦M(jìn)相器出廠時，就已經提前調好觸發板、固話脈沖邏輯單元。到了客戶現場之后，只需調節變壓器TS二次抽頭(共有六組接線),以改變變頻器輸入電壓U2大小即可。我們的LP靜止式進相器改變了電機無功功率的幅度,以達到提高電網功率因數的目的,而且我們?cè)O(shè)備的系統安裝和調試都比較容易。

2.2  進相器工作原理聯鎖回路

1)將電機轉子短接接觸器2KM的一常開輔助觸點串入進相器控制回路,以保證只有在電機起動完畢后才能投入進相器。

2)進相器電源控制開關SQF的一常開觸點,串入電機控制回路,以免出現進相器控制電源斷電,即1C失電的情況下,起動電機,造成轉子開路運行的嚴重后果。

3)若進相器主電源失電(如FU熔絲熔斷),KA繼電器失電,KA常閉觸點(15、12)閉合,1C得電,轉子回路被短接。

4)SSR為固態繼電器,其輸入端為觸發板信號,若觸發回路出故障,將斷開SSR,進相器退出運行。

為了避免電機轉子開路,特別是轉子開路狀態下起動電機,要做到進相器失電時,運行著的電機要能立即停機,停止的電機則不能啟動開機。除采取上圖進相器和電機控制電路互相聯鎖外,源創電氣認為還應將進相器與電機共用同一控制電源,確保電機安全。

2.3  進相器工作原理應用效果

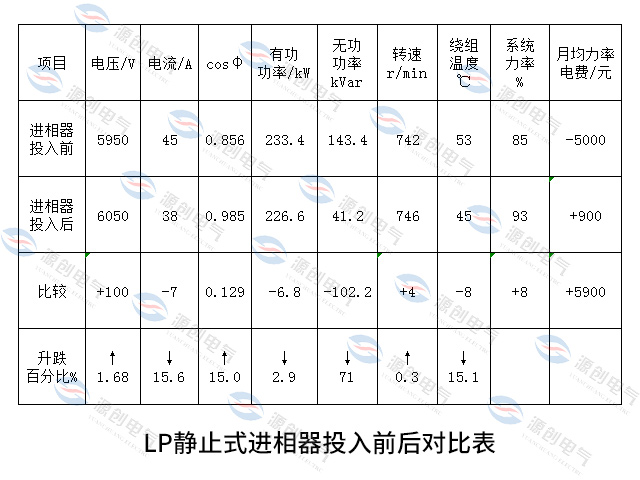

應用效果見下表。

注:本表是根據GB12497-95的要求,用三相電動機經濟運行測試儀測量的計算值。

本系統月均力率由進相器投入前的85%,提高到93%;平均每月電費按20萬元計算,力率按90%考核,投入后力率電費實際減少5900元。僅以力率電費計算投資回收期只有6.5個月。若計算線損、電機繞組損耗的下降,投資回收期還會更短;此外還可以通過增加磨機裝球量,增加磨機臺時產量,進一步降低水泥的單位電耗,經濟效益顯著。
