LBB型高壓電容補償柜成套裝置設備運行起質保1年。



    高壓無功補償組成部分原理說明



    電源提供有功功率PS和無功功率QS（可能感性無功，也可能是容性無功），忽略變壓器和線路損耗，則有PS=PL,QS=QL.沒有無功吸收部分的電網存在以下幾個問題：



    電網從遠端傳送無功；



    負荷的無功沖擊影響本地電網和上級電網的供電質量。



    因此，電力系統一般都要求對用電負荷進行必要的無功補償，以提高電力系統的帶載能力，凈化電網，提高電網電能質量。



    目前配電網多數采用變電站固定電容器組無功補償方式，由于缺少無功調節手段，在供電峰谷期間功率因數波動較大，出現過補和欠補問題。LBB型高壓無功補償自動調容成套裝置，使用無功自動控制器檢測電網電壓及功率因數，通過對電網電壓和功率因數的綜合判定，可同時控制兩臺主變的自動有載調壓及兩段母線上的無功補償電容的自動投切，實現平衡系統電壓，提供功率因數。減少線損，保護供電質量，解決無功過補償和欠補償問題



    LBB高壓無功補償主要用于工頻3KV,6kV,24kv,10kV,35kV,66kV的電力系統進行容性無功補償和感性無功補償，用以調整、平衡電網電壓，提高功率因數，降低線路損耗，提高電能質量，充分發揮發電、供電設備以及用電設備的生產效率。



    應用現場：石油，化工，礦山，煤礦，冶金，建材，高耗能用電企業。



    海拔高度：海拔最高不超過4500米



    環境溫度：±40度



    額定容量：50Kvar~20000kvar



    LBB集中補償即將電容器組集中裝設在變配電室的母線上，需要補償?shù)臅r(shí)候一次性投入。特點是補償效果較差，由于容量固定無法精確補償，只能補償母線及高壓線路的無功功率，但是投資較少。



    結構特點



    1、裝置由高壓開關柜（包括高壓斷路器（高壓接觸器）、隔離開關、電流互感器、繼電保護、測量和指示部分等）、串聯電抗器、氧化鋅避雷器及其記錄儀、放電線圈、隔離開關、接地開關、高壓并聯電容器及其專用熔斷器、支柱絕緣子、連接母線、圍欄和鍍鋅鋼構架等組成。



    2、 ZRCKSC-ZRCKGKL-ZRLKGKL裝置選用戶外式一般選用干式空心電抗器戶內式一般選用干式鐵芯電抗器接裝置中性點側或電源側，用以限制合閘涌流，抑制高次諧波，改善網絡電壓波形。電抗器參數選擇：



    抑制合閘涌流，電抗率為一般為0.5%-1%;



    抑制5次以上諧波，電抗率為4.5~7%;



    抑制3次以上諧波，電抗率為12~14%.



    3、ZRDYQ氧化鋅避雷器并接在電容器組線路上，以限制投切電容器組所引起的操作過電壓。



    4、ZRFDGR放電線圈并接于電容器的兩端，當電容器組斷開電源時，能將電容器兩端殘余電壓在5秒內的電壓峰值降至0.1倍額定電壓或50V以下。



    5、噴逐式熔斷器與電容器串聯，當電容器內部50~70%串聯元件擊穿時，熔斷器動作，將該臺故障電容器迅速?gòu)碾娙萜鹘M切除，有效地防止故障擴大（通常200Kvar以上電容器選用內熔絲保護，以下選用外熔絲保護）。



    6、根據安裝場所及使用環境所配置的電容補償設備（電容器、電抗器等）的布置可分為戶外框架式，戶內框架式，戶外箱式，戶內柜式，戶外線路補償，戶外集合式和戶內集合式等形式。



    LBB框架式 結構即以框架（包括直梁、橫梁和橫檔等）的零部件，通過螺栓等系列標準件連接而成電容器組構架，其四周為網門，適用于用電設備負載比較穩定的場所，適合于用電環境差的場所，裝置具有價格低，運輸方便等特點。

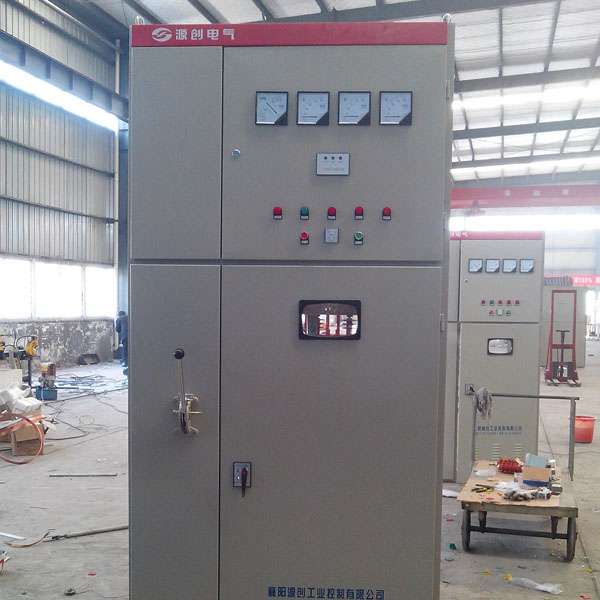

    柜式 結構即將所配置的元器件均裝在類似高壓開關柜的構架上，柜門用鋼板或鍍鋅鋼板制成。裝置由電抗器柜，放電柜和電容器柜等三部分組成。裝置具有外觀整齊，安裝方便等特點。



    圍欄式 結構即將可拆式網門護欄在電容器組和電抗器等設備的四周，圍欄和設備間留有檢修通道。



    LBB集合式電容器成套 主要是電容器采用集合式電容，這種電容器由若干個電容器單元分三組安裝在柜架上，每相一組，電容器單元內部每個元件都串有內熔絲。當個別元件擊穿時，其他完好元件即對其放電，使熔絲熔斷，從而將損壞的元件斷開，保證電容器仍能繼續運行。



    7、6KV或者10kV及以下電壓等級的裝置，運行電容器外殼直接接地使用。當采用星形接線時，中性點不應接地。



    24KV或者35kV及以上電壓等級的裝置，電容器安裝在相應電壓等級的絕緣平臺上，已滿足裝置對地絕緣要求。
