技術參數



    1）補償效果：補償后功率因數可達到0.95.



    2）采用先進工藝和全膜介質的高壓電力電容器，具有可靠性高、壽命長、損耗小、運行溫升低等特點，并且還具有放電起始電壓高和密封性能好等突出特點。



    3）結構設計合理，熱、動穩定性好。配有高壓帶電顯示器和電磁鎖、觀察窗，具有強制閉鎖功能；



    4）裝置能在1.1倍額定電壓的穩態過電壓下長期運行。



    5）裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行。



    6）根據系統及用戶的需要，裝置可采用就地控制或主控制室，集中控制，或自動控制等方式。



    7）整組電容器組實測總?cè)萘颗c各電容器額定值總和之差不超過+10%~0,各相電容偏差不超過5%.



    保護方式



    裝置采用高壓噴逐式熔斷器或限流式熔斷器作為單臺電容器的短路保護，確保設備安全運行。



    裝置采用開口三角電壓、電壓差動、中線不平衡電流保護作為后備保護。



    裝置還設有過電壓、過電流、失壓等作為裝置外部保護。



    裝置采用無重?fù)舸┑母邏簲嗦菲鱽?lái)投切電容器組，并配置合適的氧化鋅避雷器，以限制投切電容器組時產生的操作過電壓。



    對于裝置的外形尺寸采用緊湊型設計、顏色及進線方式，可根據用戶要求進行設計

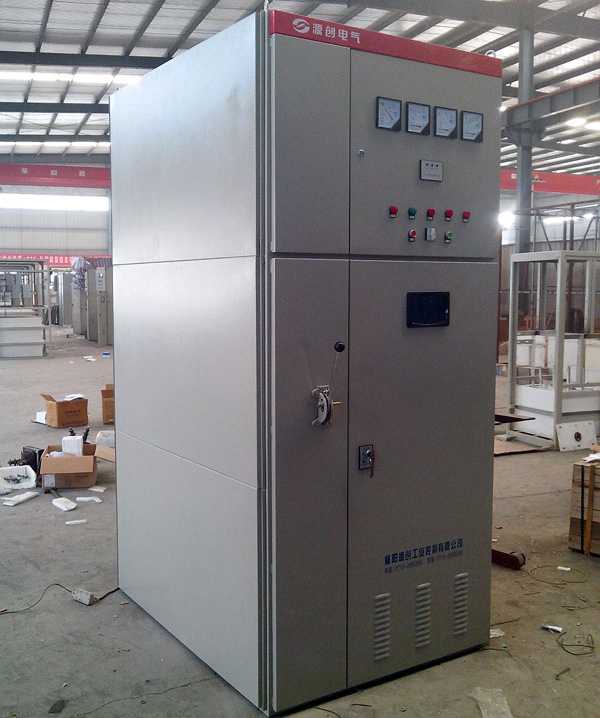

    LBB高壓自動分組投切電容器成套裝置采用先進的高壓無功功率自動補償控制器分組方式，對不同容量的電容器進行一步到位，通過自動尋優組合，能以最少的電容器組數和最少的高壓真空開關實現最多級數的調容，不至于引起成本的大幅度提高，具有很好的性能價格比。也可根據用戶的要求進行均分配置，逐級投切，不會產生投切震蕩。



    采用ZRWKG型高壓無功補償控制器自動控制電容器的投切，自動化程度高，測量、顯示、控制、具備顯示、電壓，電流，有功，無功，功率因數，諧波電壓，諧波電流，電容器投切狀態顯示，帶故障閉鎖接點，帶通訊接口，通信功能齊全，可根據無功功率投切電容器組，自動補償負荷無功功率，無需人工干預，功率因數在0.95以上，在外部故障或停電自動退出，送電后自動回復運行，國際領先高性能控制器。



    35KV-24KV-10KV-6KV-3KV高低壓電容器成套裝置



    冶金-化工-煤礦-通訊機房-鑄造企業-諧波治理裝置



    低壓靜止型無功發生器SVG



    高低壓動態濾波補償裝置LBB



    采用Z微機保護單元對裝置進行保護，具有兩相電流差動保護和開口三角保護功能，每組電容器故障時微機保護單元切除并閉鎖該組電容器，其他電容器組正常運行 .



    結構設計合理，熱、動穩定性好，柜式的帶電顯示裝置主要用于顯示裝置的帶電狀態，并有程序鎖、觀察窗，具有強制閉鎖功能；室外裝置有圍欄，柜門采用螺栓旋轉方式關閉，更安全可靠的確保運行和維護人員安全，柜門觀察窗采用網狀數控沖孔裝雙層防爆玻璃全方位可靠的設計理念，柜頂設地理的卸壓蓋，防止柜內短路瞬間產生壓力不能釋放，從運行安全到設備外觀美觀度達到國際領先技術水平LBB.
