靜止式進相器與液體電阻起動柜的接線圖解

發布時間：2020-11-20

瀏覽量：0

發布者：未知

分享到

液體電阻，顧名思義就是在電機定子回路(籠電機)或轉子回路(對繞線電機)中串入液態電阻，電機在起動過程中液態電阻阻值在預定的時間內自動無級減小，直至阻值接近為零(實現電機降壓無沖擊地平滑起動)，將液阻自動切除，電機投入正常運行，每小時至少可以啟動3-5次。

液體電阻起動柜主要由以下幾個部分組成：水箱、極板(分動極板及靜極板)、傳動機構、限位機構( 行程開關)及相關電器元件，如繼電器(或 PLC)、時間繼電器、接觸器、按鈕、指示等狀置構成，主要適用于400V、3KV、6KV、10KV各個電壓等級，功率范圍從500KW-30000KW繞線式交流異步電動機和低壓鼠籠式交流異步電動機的平滑軟起動,與頻敏電阻、變頻器、電抗器等其它起動方式相比，具有起動功率因數高(因是阻性負載)、造價低、維護簡單等特點，最低可將電機啟動電流限制在額定電流的1.3倍，有效減小電機啟動對電網的沖擊，因而在近年來廣泛受到用戶的青睞。

一、工作原理

在繞線電動機的轉子回路中串入特制的電解液作為電阻，并通過調整電解液的濃度及改變兩極板間的距離使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求，從而使電動機在獲得最大起動轉矩及最小起動電流的情況下均勻升速，平穩起動。起動結束，電氣開關短接轉子回路。

二、運行原理

電機開關柜合閘的同時，水阻柜接收到真空斷路器運行信號，動極板自上而下開始運行，在設定的時間內電阻值逐漸下降，當電阻接近于零時，安裝在水阻柜內的真空接觸器吸合，電機啟動完成，經過延時幾秒后，動極板自動復位至原始狀態，等待一下次啟動。如水阻柜在預定的時間內起動沒有完成就會發出一個故障報警信號，自動切斷開關柜確保電機不開路。進相器是應用于工業企業的工業機器，能夠減少大中型電機造成的無功損耗。分為靜止式進相器和變負載進相器。

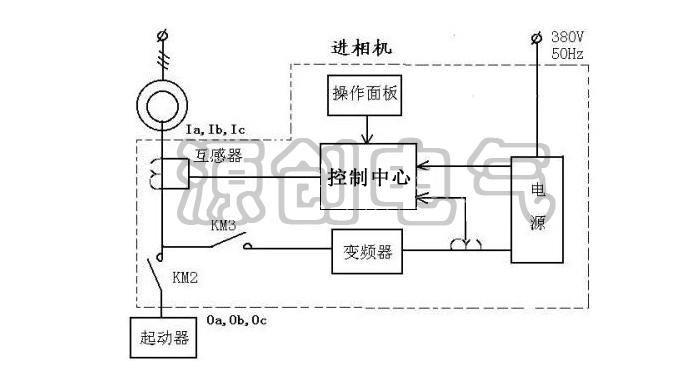

LP系列靜止式進相器主要是由四大單元組成，進退相機構，信號采集與單片機處理單元，晶閘管變頻裝置及操作控制回路。進退相機構的作用，是進相補償時，將電機轉子切換到進相器.退相不補償或進相器出現故障時，將電機轉子切換到電機起動器的星點短接接觸器上，防止轉子開路。信號采集與單片機處理單元的作用是從采集工頻電壓的信號和電機轉子電流的信號后進行處理，給晶閘管發出觸發信號，同時監測工作情況，做出自診斷。變頻裝置是根據觸發信號將工頻電源變?yōu)榕c轉子電流同頻率的附加電勢。操作控制回路是用來進行進、退相操作和故障自動退相的。

LVP系列變負載進相器串接在電機轉子回路中，通過采集電機的運行電流、電壓信號判斷電機的運行狀態，并將此狀態信息與轉子電流傳感器采集到的轉子電流信號及工頻電壓提供的同步信號同時送入單片機進行處理，根據電機的運行狀態自動調整補償量，實現動態補償。適時發出的觸發指令并經過觸發板的放大，控制由12只晶閘管組成的交—-交變頻裝置，將工頻電源變?yōu)楹娃D(zhuǎn)子電流同頻率，并且相位超前的電勢疊加到電機轉子回路中，改變轉子電流與轉子電壓的相位關系，通過磁場進而改變電機定子電流與定子電壓的相位關系，減小功率因數角，最終使電機本身的功率因數得以提高，定子電流得以下降，達到對電機補償?shù)哪康摹?nbsp;

同時進相器是一種無功就地補償裝置,它串接于交流繞線式異步電機的轉子回路,用以提高電動機的功率因數,發揮現有供電設備的供電潛力,降低電力損耗,從而達到節能目的,提高企業的經濟效益，如果，您有需要歡迎前來熱線咨詢：13508662630張工，微信同號！
