低壓無功補償柜安裝在哪個位置效果更好?

發布時間：2020-12-17

瀏覽量：0

發布者：未知

分享到

在配電系統中常采用無功補償柜提高系統回路功率因數，并降低系統視在電流有效值。但在配電室中，一般情況下將低壓無功補償柜的電氣位置安裝于貫穿母排最前端(即靠近變壓器側)或安裝于貫穿母排最末端(遠離變壓器側)兩種方式，何種電氣安裝位置較佳？

襄陽源創電氣是專業的無功功率補償裝置生產廠家,擁有十幾年的生產加工經驗,分析比較了這兩種不同電氣安裝位置對于補償柜貫穿母排的容量、使用環境及改善效果的差異，說明無功補償柜于配電室最佳的安裝位置，為客戶提供最佳化且經濟的補償方案。

一般無功補償電容器柜的電氣安裝位置可大致可分為：

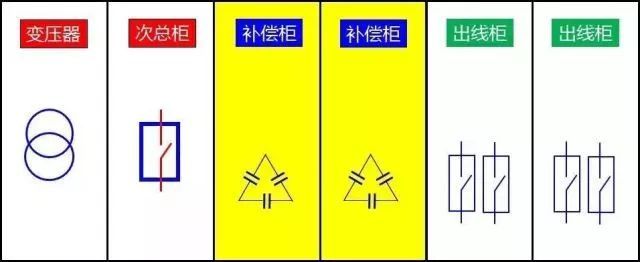

第一類: 安裝于貫穿母排最前端(靠近變壓器)

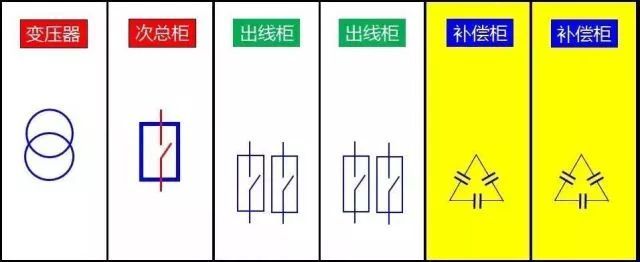

第二類: 安裝于貫穿母排最末端(遠離變壓器)

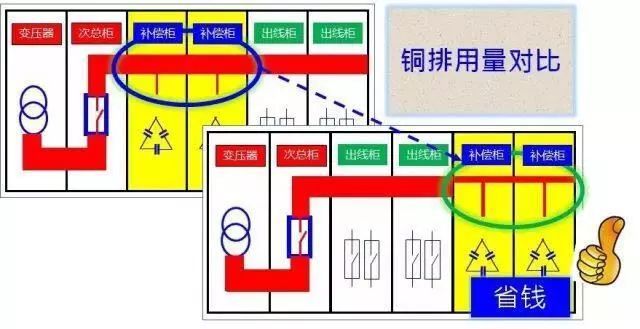

1.貫穿母排的容量比較

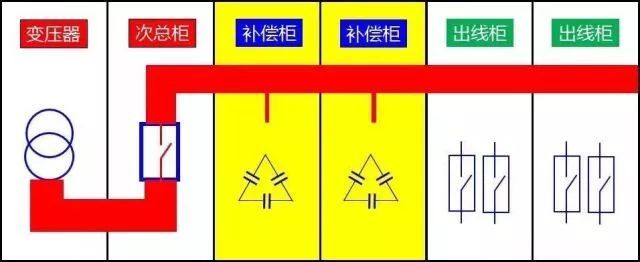

第一類: 安裝于貫穿母排最前端(靠近變壓器)

若補償柜安裝于貫穿母排最前端：由于所有負載電流將流經補償柜內的貫穿母排,因此貫穿母排容量需同時考慮所有負載電流的載流量，故貫穿母排所須容量較大。

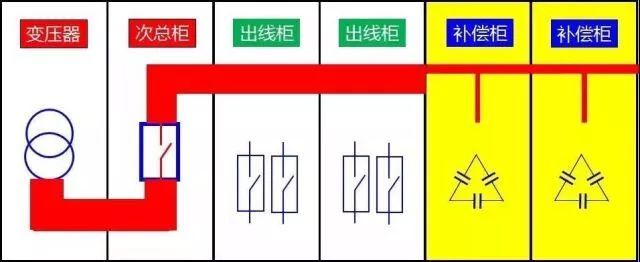

第二類: 安裝于貫穿母排最末端(遠離變壓器)

安裝于貫穿母排最末端：由于補償柜置于貫穿母排最末端，因此補償柜內的貫穿母排僅需考慮補償柜的運行電流(含裕量)，故貫穿母排相較于前者所需容量較小。

綜合比較

從設備投資角度，將補償柜置置于貫穿母排最末端為最經濟最省錢的安裝位置。

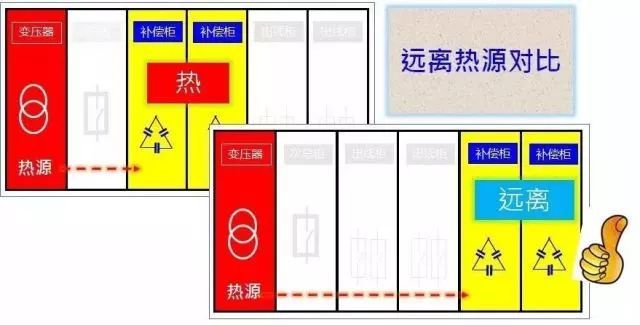

2.使用環境比較

因補償柜內的電容器較易受環境溫度影響，因此，補償柜安裝位置應注意使用的環境溫度，以延長電容器壽命。
第一類: 安裝于貫穿母排最前端(靠近變壓器)

安裝于貫穿母排最前端：由于補償柜非常接近發熱量最大的變壓器，且補償柜內的貫穿母排流經相對較大的電流，其將產生較高之溫度，間接提高補償柜內溫度。

第二類: 安裝于貫穿母排最末端(遠離變壓器)

安裝于貫穿母排最末端：因補償柜置于貫穿母排最末端，相對離變壓器較遠且補償柜內的貫穿母排僅流經補償電流，故相較于前者于補償柜內產生較低損耗及溫度。

綜合比較

3.改善效果比較

無論補償柜置于最貫穿母排前端或最末端，其對系統的功率因數改善、降低系統視在電流及諧波治理的補償效果皆相同；

故無論將補償柜安裝于貫穿母排最前端或最末端，其不影響補償柜的改善效果。

綜合上述比較結果：

(1) 將補償柜安裝于貫穿母排最末端，母排所須容量最小且最經濟；

(2) 補償柜置于最末端對影響最??；

(3) 補償柜無論安裝于貫穿母排前端或末端的，改善效果一致。

因此補償柜安裝于貫穿母排末端為最經濟且最佳的配置方式!

襄陽源創無功功率補償裝置生產廠家溫馨提醒您:

選擇將補電容置于貫穿母排末端，可減少地球銅金屬的用量并能為世界節能減排，更能為您的投資減少費用，一舉多得!襄陽源創電氣無功功率補償裝置多種多樣，其中便有LP靜止式進相器，LVP變負載式進相器,LBB高壓無功功率補償裝置，LDB低壓動態無功補償裝置，SVG高壓動態無功補償裝置,有需求的朋友可隨時來電咨詢13508662630張工，微信同號！
