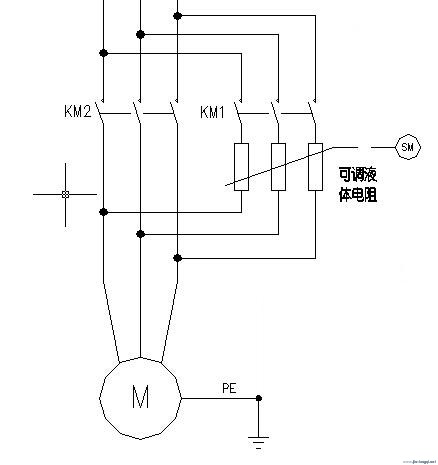

源創電氣：高壓電機液阻起動柜運行原理圖

發布時間：2021-04-22

瀏覽量：0

發布者：未知

一、高壓電機液阻起動柜啟動原理

   1、高壓電機液阻起動柜是依靠溶解在水中的電解質離子導電的，電解質充滿于兩個平面極板之間(即水電阻的兩個極)，構成一個電容狀的導電體，它能夠限制電流的流通，自身壓降小，屬于無感性元件，也就是說既能降低電動機的啟動電流，又使電動機獲得較大的端電壓，且提高了起動時的功率因數，所以能使電動機順利起動成功。

   2、高壓電機液阻起動柜還有一個特點，水阻柜電路圖，實現平穩起動。水電阻的阻值大小是依靠改變水電阻箱內導電介質的濃度和兩個極板間的距離來完成的，低壓水阻柜，在現場可根據電動機的實際需要調配，起動過程中，從初始電阻逐漸連續變化為零電阻，起動平穩，無二次沖擊電流。


二、高壓電機液態軟起動產品四大特性

     可預測：運用具有國內水平的專用計算機軟件對電動機起動全過程模擬，達到對電動機起動過程及性能的事先預測與分析。運用計算機Metlab軟件平臺，采用技術，按照用戶提供的電動機、電網、負載等參數，進行計算機計算，對電動機起動參數進行優化設置，獲得電機起動全過程，如起動電流、電磁轉矩、轉速、電網壓降及起動時間等變化曲線，達到對起動過程的事先預測，為設計提供參考依據。

     可調整：起動時間、液態電阻阻值等參數可根據工況現場調整。根據現場實際工況和用戶要求，通過修改PLC控制程序、調整動極板的起動初始位置及傳動電機減速機構的速比，來改變動極板的行程規律，通過控制電阻阻值變化來調整電動機的平均起動轉矩，達到調整起動時間的目的。由于工程設計中系統的特性參數計算誤差，致使一些起動設備的匹配較難達到狀態，甚至可能出現起動失敗。液體電阻可根據現場工況隨機調整其初始值。這種隨機可調整性、起動電阻的無級變化及起動效果的可知性，是突出的技術優勢，其結合大大拓展了起動性能的可塑性，充分保證了起動成功率及起動效果。

    可控制：液態電阻阻值可按電磁轉矩、起動電流改變，起動過程完全受控，同時電網起動壓降也得到有效控制。根據負載實際工況，通過調整、配制電液的濃度來改變初始電阻值的大小，還可通過調整動、定極板的間距來改變電阻值的大小，同時通過PLC內部程序控制阻值變化的規律等方法，在滿足所需起動轉矩的前提下，大限度地限制起動電流。

    可重復：初始阻值可根據環境溫度、上次起動液溫自動檢測、校正，保證多次起動性能的穩定性和可重復性。液體電阻具有負溫度特性（NTC特性），即液體溫度升高后，阻值反而減小，且阻值的變化是非線性的，其敏感區在低溫段特別是環境溫度變化段。本裝置針對液阻的這種負溫度特性，增加了起動電阻的溫度自動校正功能，其電液電阻初值可據環境溫度或本次起動前的液溫進行動態跟蹤修正，使每一次起動時的電液電阻值都基本相等，從而充分保證起動效果的穩定性。

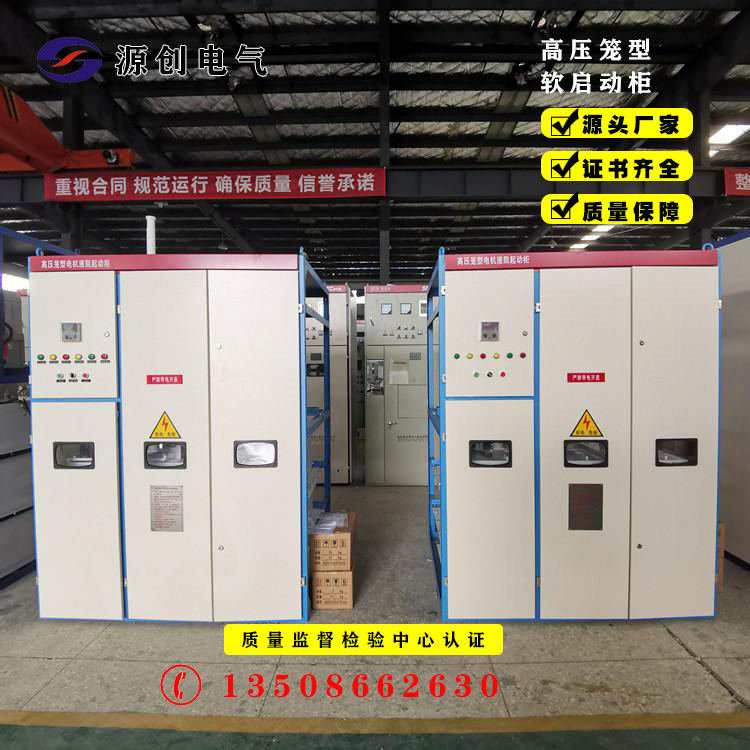

高壓液阻起動柜

     專業的液阻柜，液阻起動柜，水阻柜生產廠家，水阻柜電路圖由襄陽源創工業控制有限公司提供。襄陽源創工業控制有限公司堅持以人為本的專業理念，擁有一支專業的員工隊伍，襄陽源創工業控制有限公司在電工產品制造設備等行業積累了大批忠誠的客戶，并力求提供好的產品和服務回饋社會，并歡迎新老顧客臨惠，真誠合作共創美好未來，熱線電話：13508662630張工，微信同號 ！
